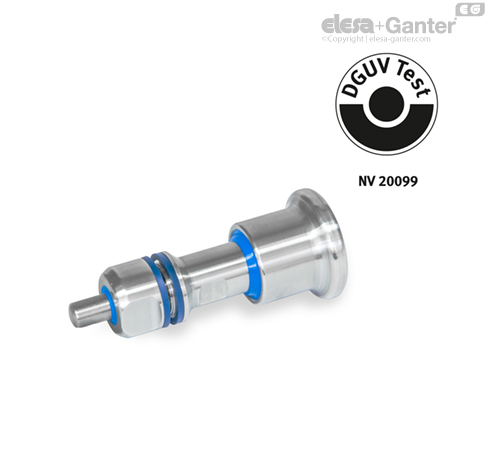

GN 8170-VH 分度销 旋钮及销轴侧卫生设计（全部卫生）

识别号 FH：旋钮侧卫生设计（前部卫生）： GN 8170不锈钢分度销通过了DGUV测试指南的认证，并满足旋钮侧(前部卫生)的卫生要求。 旋钮与导向装置之间的滑片以及导向装置与外壳之间的密封圈共同作用，使旋钮侧的锁紧机构保持密封。 同时，表面质量高，无死角安装，防止污垢附着，便于清洗。

外壳上的安装孔和通孔必须成直角，无毛刺和倒角。 这可确保密封圈能正常工作。

识别号 VH：旋钮及销轴侧卫生设计（全部卫生）： GN 8170不锈钢分度销是根据DGUV测试指南认证的，并且具有额外的密封螺母，它们符合旋钮和销轴侧的卫生要求(完全卫生)。 旋钮与导向装置、导向装置与销轴之间的滑片以及导向装置与密封螺母之间的密封圈共同作用，使锁紧机构保持密封。 同时，表面质量高，无死角安装，防止污垢附着，便于清洗。

外壳上的通孔必须成直角，无毛刺和倒角。 这可确保密封圈能正常工作。

• 额定负载信息

• ISO-基本公差

• 塑料特性

• 不锈钢特性

卫生设计

Elesa+Ganter的解决方案

卫生设计产品系列

为何需要卫生设计？

卫生设计的优势

• 提供更多用于生产的时间

• 更少的淡水消耗

• 更低的能源消耗

• 更少的清洁剂需求

• 更少的废水产出

• 更低的总成本及资源的节约

卫生设计的法律依据

EN 1672-2:2009 “食品机械”

机器必须可清洁，如：其设计与制造必须使污垢可用所推荐的方法去除。

机械指令 2006/42/EC

机器的设计必须便于

• 每次使用前，材料可简便地进行完全清洁。

• 无感染和滋生疾病的风险。

DIN EN ISO 14519:2008-07

用于设备设计的清洁需求

DIN EN 1672-2:2021-05

食品机械 – 通用设计原则 – 第 2 部分

需求，设计原则

• 防锈不锈钢

• 符合 FDA 与 EU 规定的塑料和弹性橡胶

• 表面必须可清洁

• 必须避免因设备配置不平齐而造成的阶差。

• 密封件的设计必须防止产生缝隙

• O形环槽必须采用卫生设计

• 必须排除与待生产产品接触的可能性

• 拐角处圆角半径应为6 mm及以上为宜

设计/几何结构

所有装置、元件及管道的内部和外部区域必须为自排水，或可排水并易于清洁。

表面特性与粗糙度

易于清洁 Ra < 0.8 μm



卫生设计的设计原则

• 机械与食品生产商及其供应商、研究学会、大学及政府健康机构组成的非营利性联合集团

• 约45条指导方针

• 产品检测与认证发放

• 美国的非营利性独立社团

• 三大利益集团：公共与政府健康机构，机械与食品生产商

• 超过70项卫生标准

• 设计与流程检测，认证发放

• 积极参与国家、欧洲和国际标准化工作。 预防工作事故、职业病和与工作有关的健康风险。

• 欧盟机械指令(98/37/EC)，以及德国设备及产品安全法(GPSG)

• 测试零件和机器，颁发证书

密封件

可以从根本上区分静态密封和活动密封。

在组装过程中，静态密封件如以下应用示例所示，顶部对应安装表面（密封环），底部对应接触表面（底部密封件），通过拧紧以达到相应压力。应确保所有与密封件接触的表面的光洁度至少为 Ra 0.8 µm。

可调节套筒（滑片）与支脚球节（接头密封环）上的活动密封件设计上可允许进行高度与角度的调节。同时，安装空间与密封件截面部分共同确保密封件可无缝预紧。
