GN 724.6-NI 分度销 不锈钢

分度销 GN 724.6 具有方形横截面的柱塞销、在一侧上的闩锁表面和在另一侧上的倒角。 当要固定的物体朝着斜面移动时，柱塞销被推回导向器，使凹槽和边缘穿过销。 销头在闩锁表面的方向上自动接合。

可以通过手动拉动拉环或使用电缆或使用钩子的拉杆来释放闩锁。 当销头暂时不应突出时，使用具有静止位置的类型。 为此，在销头缩回后，将拉环侧向转动。 环由销体顶部的卡槽固定在此位置。

销和销体之间的尺寸公差已选定，以确保功能可靠性，即使在粗略确定尺寸的应用中或在脏污的情况下也能保持稳定。

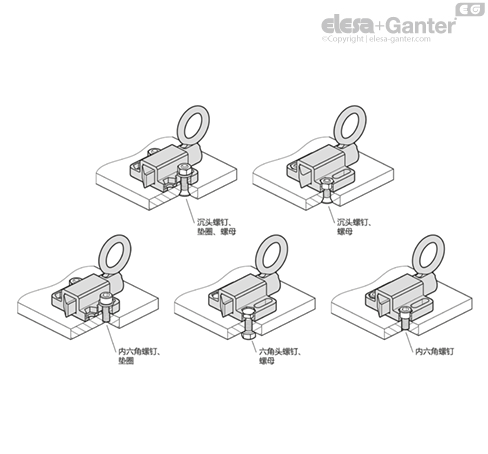

固定时，槽形或六角安装孔允许使用 DIN 912 内六角螺钉和 DIN 931 或 DIN 934 六角头螺钉或螺母。
