78711-R,20
78710-R,10
78712-R,50
orGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
壳体
钢
黑色,RAL 9005, 纹理饰面 SW
壳体
不锈钢精铸 AISI 316 A4
拉环
镀锌,蓝钝处理 (ZB 和 SW)
闩锁
镀锌,蓝钝处理 (ZB 和 SW)
销
钢制,镀锌,蓝钝处理 (ZB 和 SW)
平头螺钉 DIN 915(A型)
弹簧
不锈钢 AISI 316Ti

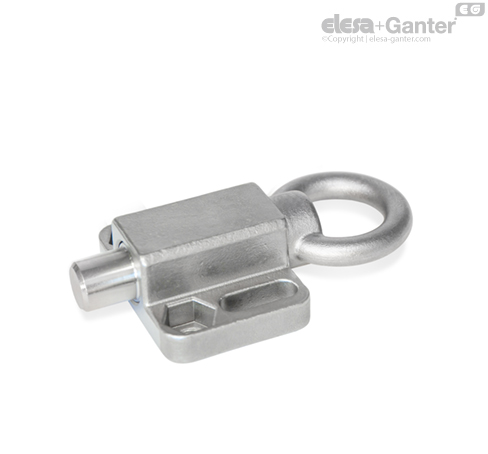

柱塞销采用 GN 722.6 分度销,通过拉环/闩锁启动。 这可以利用绳索手工完成,也可以用带钩的加长拉杆。 ST 版本设计用于钢结构应用,而 A4 不锈钢版本适用于特别恶劣的环境。
当销暂时不应突出时,使用具有定止位的类型。 为此,在锁销缩回后,将拉环侧向转动。 环由销体顶部的卡槽固定在此位置。
销和销体之间的尺寸公差已选定,以确保功能可靠性,即使在粗略确定尺寸的应用中或在脏污的情况下也能保持稳定。
固定时,槽形或六角安装孔允许使用 DIN 912 内六角螺钉和 DIN 931 或 DIN 934 六角螺钉或螺母。
