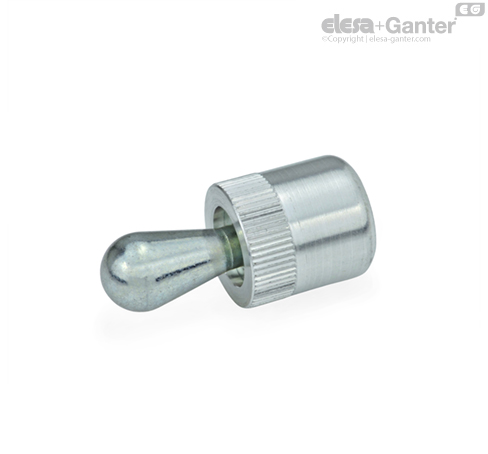

GN 715-SA 侧止推销 型: 钢制止推销，不带密封

GN 715型侧止推销为用于定位及锁定加工件的实用型多用元件。

可替代成本昂贵的配件，占用空间小，易于安装。 滚花本体仅需安装在符合H8规定的公差的孔内。

用于便捷安装的适配工具 GN 715.1 (见表).

工况 1：

工件高度 t 大于锥体高度 l₃

m = d₁/2 - w/2

工况 2：

工件高度 t 小于锥体高度 l₃

m = d₁/2 - (l₃-t) x 0,123

如果安装孔的位置按规定确定，侧止推销的全部移动范围就可涵盖工件的公差。

在工况 1 中，横向夹紧力与将工件压在接触面上的向下拉力相结合。

建议使用安装工具 GN 715.1 或安装工具 GN 713.1 进行安装。

偏心衬套 GN 715.2 是侧止推销 GN 714/GN 715 的辅助装配工具。它们能够将侧推力销调整到最有利的夹紧位置，从而可以桥接工件的较大公差范围等。
