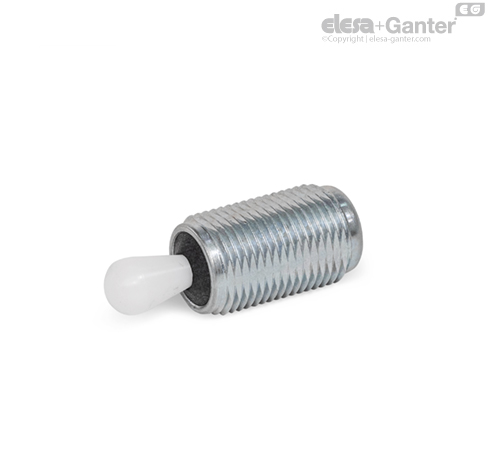

GN 713 弹簧负载侧止推销是一种多功能的实用元件,用于定位及夹紧工件。
可替代成本昂贵的配件,占用空间小,易于安装。侧止推销的伸出高度可随螺纹本体调整。
用于便捷安装的适配工具 GN 713.1 (见表).
技术和安装说明 GN 713 | GN 714 | GN 715

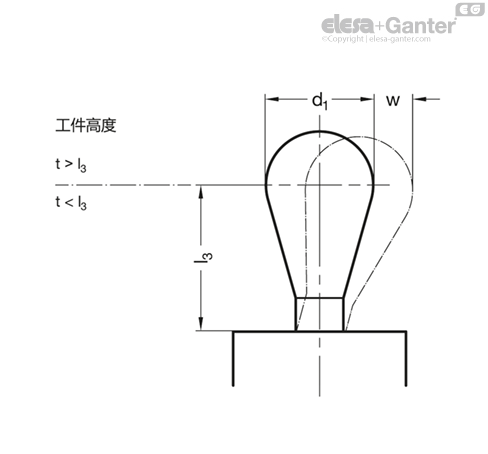

安装孔的位置由工件长度 lm 加上孔偏移 m 决定,计算方式如下:
w = 止推销的最大移动范围
t = 工件高度
m = 孔偏移
工况 1:
工件高度 t 大于锥体高度 l3
m = d1/2 - w/2
工况 2:
工件高度 t 大于锥体高度 l3
m = d1/2 - (l3-t) x 0,123
如果安装孔的位置按规定确定,侧止推销的全部移动范围就可涵盖工件的公差。
在工况 1 中,横向夹紧力与将工件压在接触面上的向下拉力相结合。

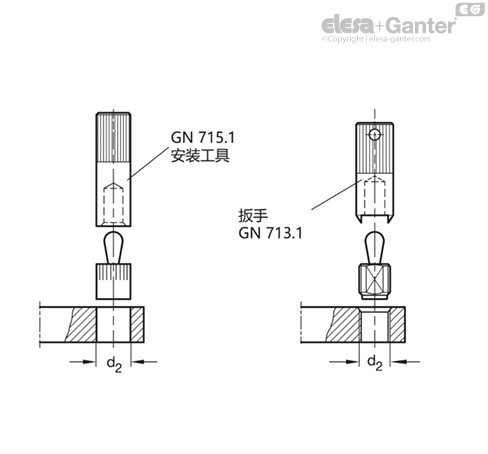

建议使用安装工具 GN 715.1 或安装工具 GN 713.1 进行安装。
偏心衬套 GN 715.2 是侧止推销 GN 714/GN 715 的辅助装配工具。它们能够将侧推力销调整到最有利的夹紧位置,从而可以桥接工件的较大公差范围等。
