信息

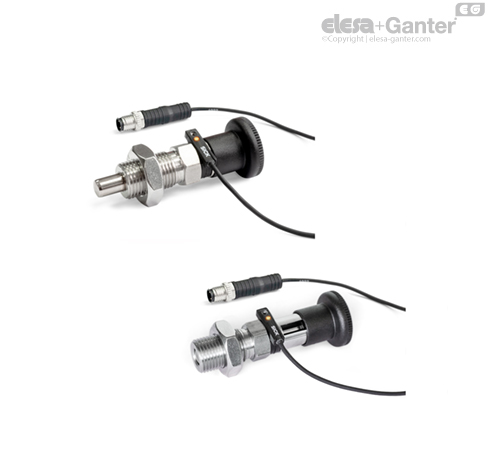

不锈钢-分度销 GN 817.6 带传感器进行位置监控,从而实现对分度销状态进行电子监控。 为此,分度销中集成了一块磁铁,在约 2/3 的锁定距离 l1 后接合传感器。
然后,传感器电子元件输出一个高信号至机械控制等,并通过传感器上的 LED 指示这一开关状态。
为了防止故障,分度销上不应该有外部磁场作用。 不锈钢分度销 GN 817.6 提供封闭式传感器、传感器卡箍、Allen® 扳手和六角螺母。
安装说明
安装传感器卡箍时可以自由选择其位置。

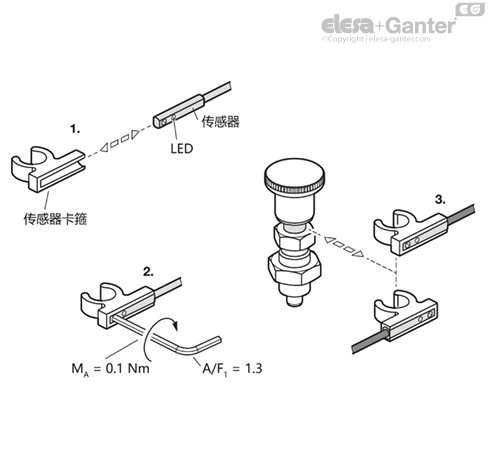

安装步骤:
1.从侧面将传感器插入传感器卡箍中。
2.拧紧传感器的内六角螺钉。
3.从任意方向将传感器卡箍卡入分度销的环槽内,必要时可转动调整方向。
