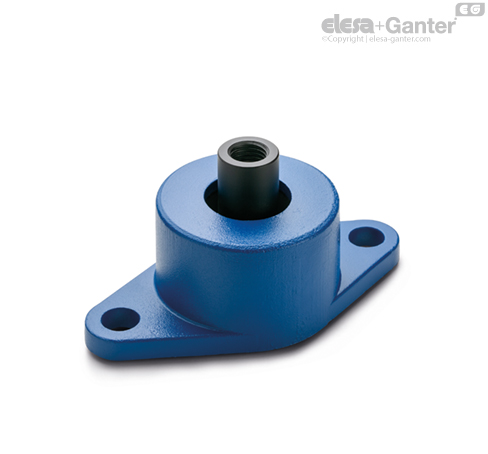

铝,涂覆以蓝色硝化纤维素基釉质 RAL 5010。
黑色涂层钢。
NBR 橡胶。
硬度 30、50、60 肖氏硬度 A (±5)。
它们通常用于隔离强振动,在该情况下需要抗张力和压缩。
振动可导致:
它们特别适合用于机床、塑料材料成型机、特殊机器和减震器。
图中所示的挠度曲线是通过采用平均值的静态试验获得的。
实际数值可能与图中所示存在约 ±10% 的偏差。
| 说明 | 抗压缩性 | 轴向夹持力 | ||||||
| 最小载荷 [N] | 最大载荷 [N] | 最小挠曲度 [mm] | 最大挠曲度 [mm] | 最小载荷 [N] | 最大载荷 [N] | 最小挠曲度 [mm] | 最大挠曲度 [mm] | |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
最小载荷是指低于该载荷时减振器不能隔离振动的载荷值,因为这种情况下硬度过大。
最大载荷是指超出该载荷时可能发生导致减振器功能不正常的故障的载荷值。
最小挠度是与最小载荷相对应的减振支架的压缩度。
最大挠度是与最大载荷相对应的减振支架的压缩度。
