主要规格
柄身
玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,灰黑色,亚光饰面。
按钮
高科技聚合体,灰黑色,抛光表面
弹性叉及弹性环
聚甲醛基(POM)高科技聚合体,黑色。
标准型号
玻璃纤维增强高科技聚合物夹紧元件,带固定销,黑色,在突出部位刻有滚花,使得预紧更为便捷。
- ERX-SST-RC: AISI303 不锈钢毂,螺纹盲孔。

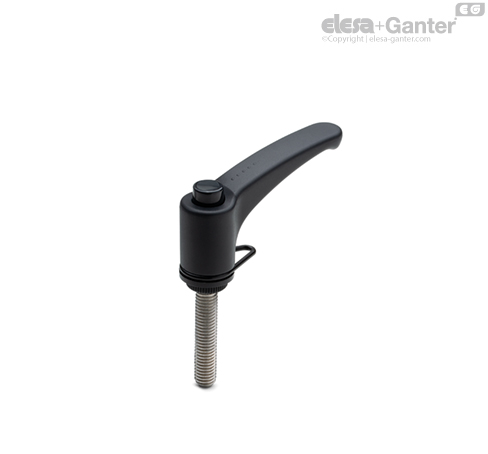

- ERX-SST-p-RC: AISI 303 不锈钢螺杆,带倒角平头,符合 UNI 947 : ISO 4753(参见 技术参数).
通用信息
特征及应用
叉形件位于柄身与弹性环之间,可自由旋转。
适合在需要避免手柄丢失时使用。
特别适用于因缺乏空间位置,旋转角度受到限制的情况。
与其它带金属固定螺钉的可调节手柄类型相比,该手柄:
抗应力
可调节手柄通常用于重复紧固的场合,有些场合的使用频率很高。
因此,手柄单元的抗应力(即抗重复拧紧循环)尤为重要,特别是将拧紧力从手柄传递到螺纹元件(毂或螺杆)的齿形元件的强度。

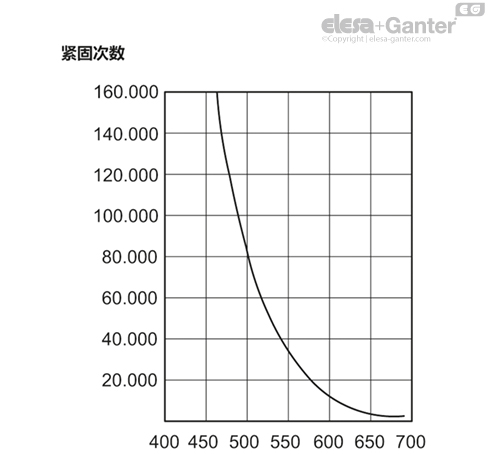

事实上,通过我们实验室里能够模拟最恶劣工作条件的设备,进行多次试验后显示,ERX.78 可调节手柄在施加 490 N 力的情况下,也能够承受超过 100,000 次的紧固操作,且不会发生弯曲(如图)。
特殊的玻璃纤维加固高科技聚合体,使ELESA可调节手柄能够确保的抗应力值,远高于正常工况下要求保证的抗应力值。
应用说明
应用说明
要在拧紧的同时进行调整,请抬起柄身以松开夹紧元件的齿并将其返回到起始位置。 当释放柄身时,回位弹簧会自动与齿啮合。
