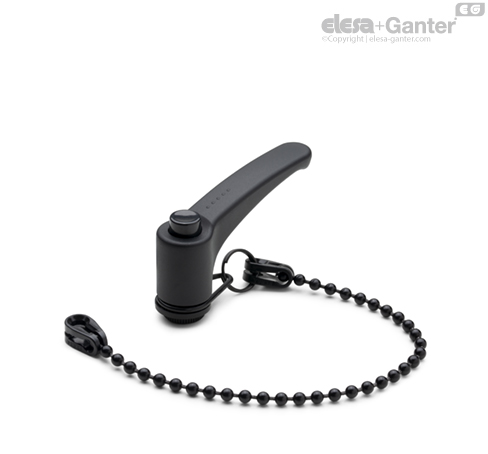

ERX-SST-LP 可调节手柄 不锈钢毂，螺纹盲孔

特征及应用

叉形件位于柄身与弹性环之间，可自由旋转。 螺旋环将弹性定位环与挂缆相连。 采用的解决方案可以让用户通过符合人体工程学的方式使用手柄，并且链条不会妨碍柄身紧固和调节操作。

适合在需要避免手柄丢失时使用。

在有些应用中，挂链被固定在高于柄身的位置上，建议让链条保持松弛运动，以防止弹簧碰到柄身。

特别适用于因缺乏空间位置，旋转角度受到限制的情况。

与其它带金属固定螺钉的可调节手柄类型相比，该手柄：

• 为操作者提供完全电绝缘

• 钢件部分无外露，不会锈蚀

• 手柄释放更舒适。

抗应力

可调节手柄通常用于重复紧固的场合，有些场合的使用频率很高。

因此，手柄单元的抗应力(即抗重复拧紧循环)尤为重要，特别是将拧紧力从手柄传递到螺纹元件(毂或螺杆)的齿形元件的强度。

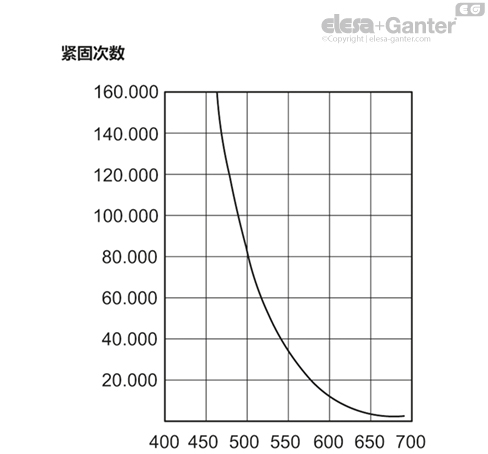

事实上，通过我们实验室里能够模拟最恶劣工作条件的设备，进行多次试验后显示，ERX.78 可调节手柄在施加 490 N 力的情况下，也能够承受超过 100,000 次的紧固操作，且不会发生弯曲（如图）。

特殊的玻璃纤维加固高科技聚合体，使ELESA可调节手柄能够确保的抗应力值，远高于正常工况下要求保证的抗应力值。



应用说明

要在拧紧的同时进行调整，请抬起柄身以松开夹紧元件的齿并将其返回到起始位置。 当释放柄身时，回位弹簧会自动与齿啮合。

按需提供的特殊型号

• 不同长度的挂缆。

• 带挂缆的手柄 CV-T 采用黑色聚乙烯。

• 带不锈钢缆绳的手柄: GN 111, GN 111.2, GN 111.4.
