PM-M.2000

用于型材的安装套件

特征及应用

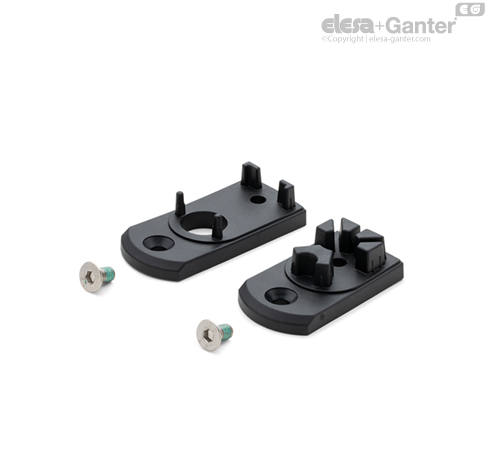

PM-M.2000 套件可将 M.2000 和 M.2000-SWM 手柄安装在尺寸从 35 mm 起的带有 T 形槽的型材上。

随货提供两个 M6x12 沉头螺钉，带六角套筒，用于将板安装到手柄上。 在型材上安装手柄后，将无法触及这些螺钉。

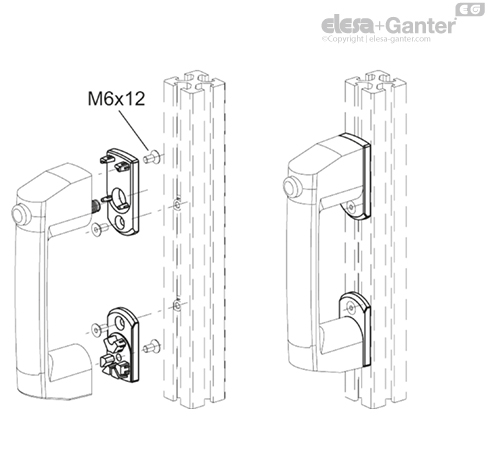

安装说明

• 使用 M6x12 螺钉将板安装在手柄上。

• 使用 M6 埋头螺钉（不随货提供）及合适的 T 形槽插入件将手柄安装在型材上所需的位置，页面上的 GN 51B  （不随货提供）。

技术参数

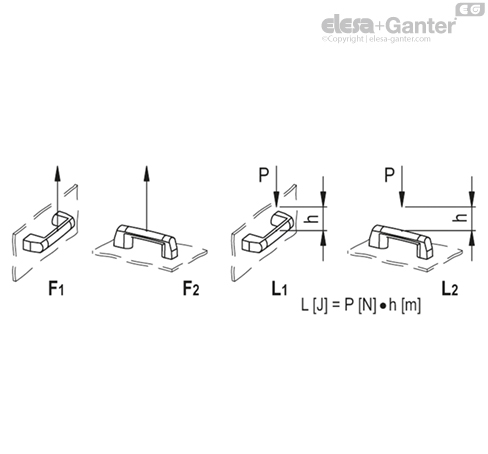

拉伸应力和冲击强度：表中所示 F1、F2、L1 和 L2 值，是按照图中所示条件，并在正常环境温度下进行断裂试验获得。
