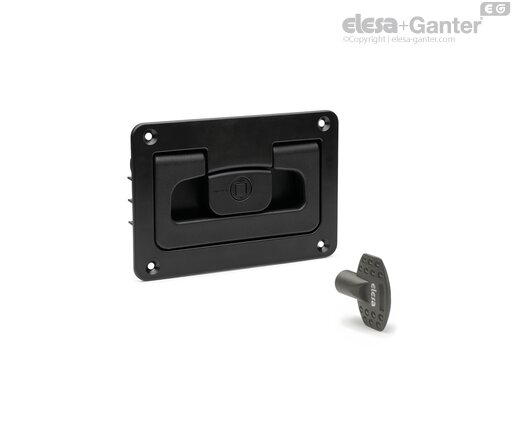

带平沉头螺钉通孔和手柄的主体;采用玻璃纤维增强聚酰胺基 (PA) 高科技聚合体制成,黑色 RAL 9005 (C9) 或灰色 RAL 7040 (C33),亚光饰面。
钥匙采用聚酰胺基 (PA) 高科技聚合体制成,灰黑色。
不锈钢销和弹簧
玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,黑色或灰色,亚光饰面。
不锈钢弹簧和螺钉。
电气面板型锁 (QE),方形锁孔 (Q)。
该产品旨在防止手柄在可能造成阻碍的情况下意外打开,例如地面安装时。
方形锁孔配有齐平安装的保护盖,可防止污垢或液体积聚。
表中列出的提升 (F1)、拉伸 (F2) 和压缩 (F3) 强度值是在永久变形条件下,使用专用测力装置,在所示测试条件下并于室温下测得的。

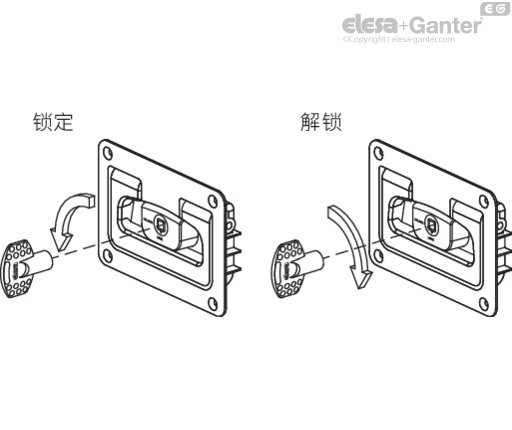

锁定:手柄处于关闭位置时,将钥匙插入指定槽中,轻轻按压,然后逆时针旋转 90°。
解锁:将钥匙插入指定槽中,轻轻按压,然后顺时针旋转 90°。

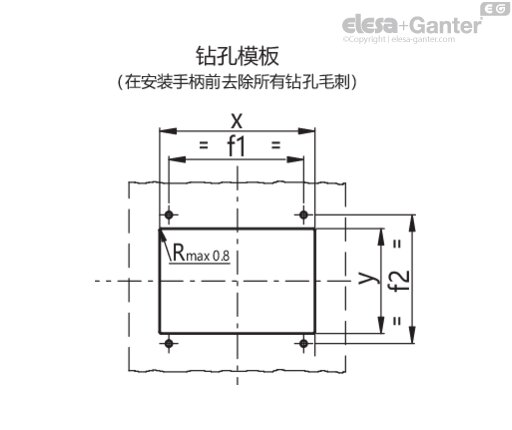

按照安装板尺寸钻孔。
| x | y | f1 | f2 |
| 135+0.2 | 65+0.2 | 118±0.1 | 79±0.1 |
