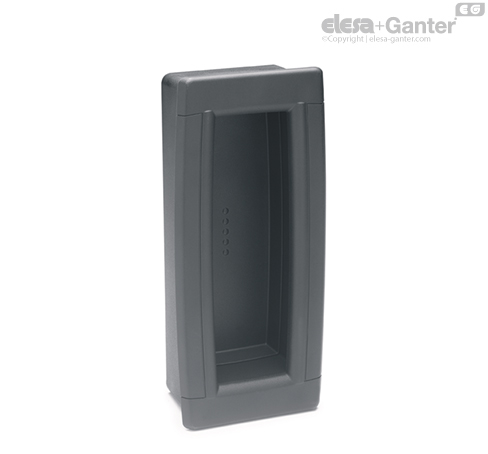

ERB.

双向平头拉式手柄

特征及应用

ERB. 双向平头拉式手柄适用于开关滑动门。

空腔符合人体工程学，使得操作者可更安全、牢固、舒适地握紧手柄。其线条紧凑且圆润。

技术参数

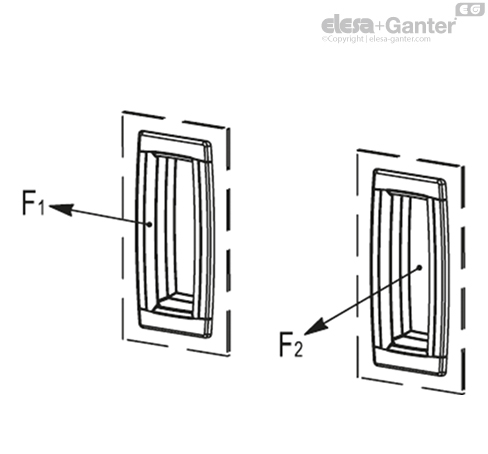

将手柄装在厚1.5mm的加固金属板上（为测试进行加固），进行实验室试验，得出表中所列提升（F1）及拔拉（F2）阻力值。

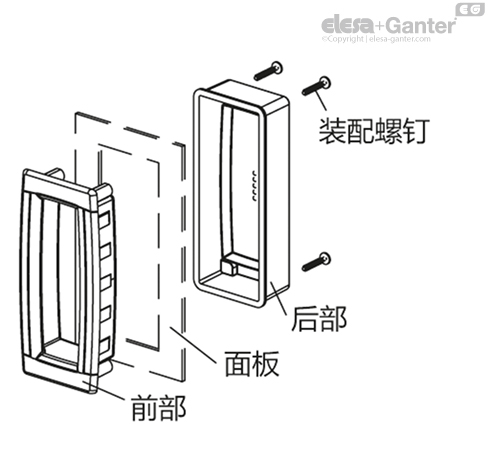

安装说明

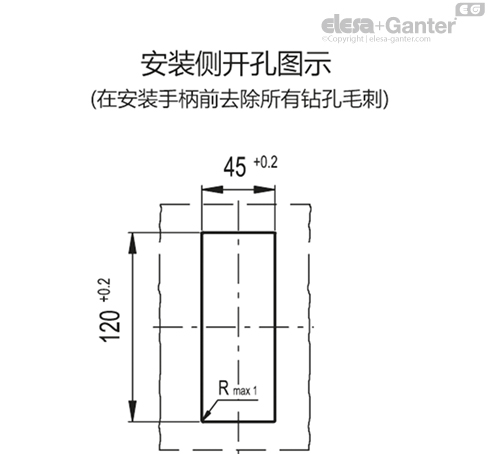

• 按照表内所示安装板尺寸，在手柄外壳上钻孔。

• 在安装手柄前去除所有钻孔毛刺。

• 将手柄的前缘装入面板上的壳体内。

• 将手柄的背面部分固定在面板背部并按住，直至手柄的正前方部分安装完成。

• 采用自攻螺钉将两部分装配在一起。
