主要规格
卡座
聚甲醛基(POM)高科技聚合体。
滚珠
玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
安装
自攻螺丝 Ø 4.8 mm. UNI 7981 B或M5内六角柱头螺钉 DIN 912。
通用信息
特征及应用

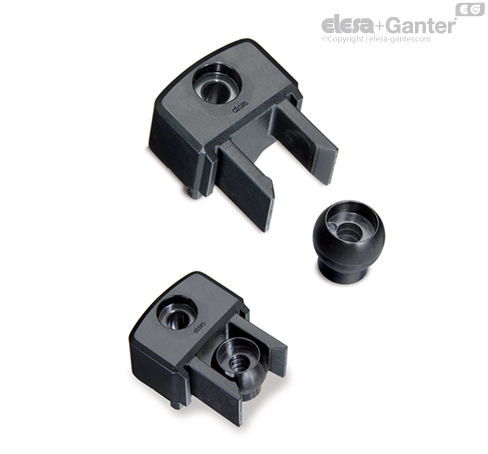

BPS球形门锁(ELESA专利)由固定在门框的卡座和固定在门上的球头组成。
固定在门上的球头是嵌入卡座内的。由于自身形状的缘故,卡座同时作为阻止门转动的机械止动装置。
将卡座和球头安装在门框和门上所使用的螺钉完全相同,使得安装更为便捷。
专业测试表明卡座的性能可以维持20000次以上的循环不变。

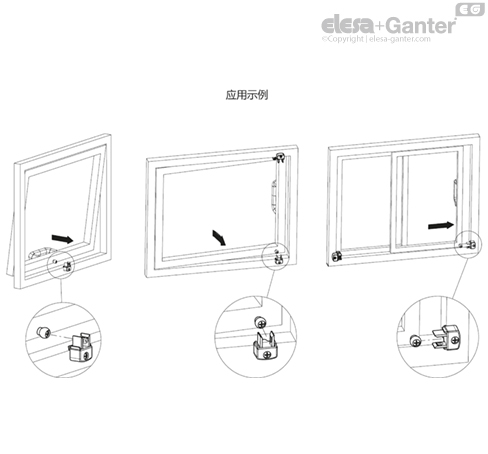

该球形门锁可用于卷帘门和滑动门。

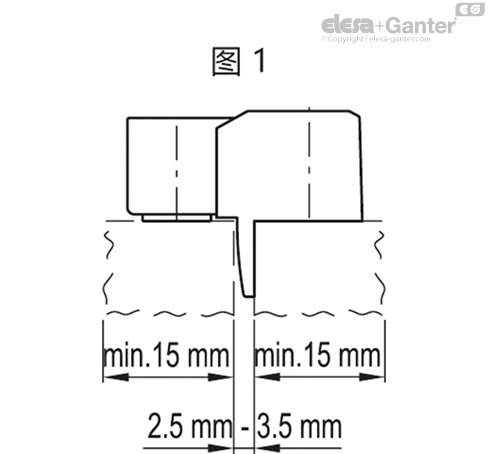

该型材的适用最小厚度为15毫米,门和门框之间的距离必须在2.5mm和3.5mm内(图1)型号带和密封垫圈,。
可按需提供的配件
可按需提供的配件

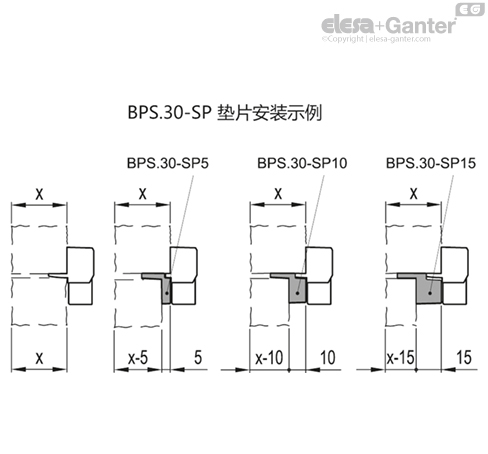

BPS-SP: 黑色乙缩醛基高科技聚合体垫片套件,有5、10和15mm三个规格(单独出售),用以弥补门框和门之间可能出现的宽度差。
| 框架和门之间的厚度差异 | 使用间隔 | 说明 |
| 0 | - | - |
| 5 mm | 5 mm | BPS.30-SP5 |
| 10 mm | 10 mm | BPS.30-SP10 |
| 15 mm | 15 mm | BPS.30-SP15 |
| 20 mm | 10 mm + 10 mm | BPS.30-SP10 + BPS.30-SP10 |
| 25 mm | 10 mm + 15 mm | BPS.30-SP10 + BPS.30-SP15 |
| 30 mm | 15 mm + 15 mm | BPS.30-SP15 + BPS.30-SP15 |
