信息
GN 516 旋转式夹紧闩锁配有一套锁闭装置，该装置可将操作元件（钥匙）的90°旋转运动转化为6mm的直线行程。
该装置为一些常见应用场合设计，例如需要弹性元件（门/防护盖的封条）与锁舌末端（锁定位置）牢固贴合，防止振动的场合。
22款不同锁舌规格的闩锁款式含盖了17至63mm闩锁间距（锁定区域）。 如果测定的锁定位置处于两个闩锁间距A之间，则必须选择下一组较小的间距值。
GN 516旋转式锁定闩锁为散件供货。
结构及安装说明

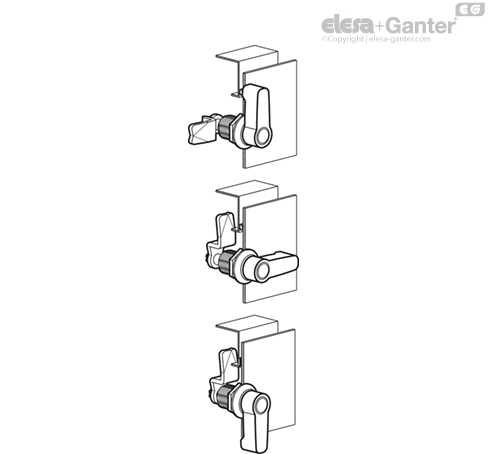

1.闩锁处于起始位置
2.首先将操作元件/钥匙旋转90°，闩锁处于普通的锁定位置。
3.将传动装置再旋转90°，锁舌沿直线抬升6mm，将门扇压在门框或密封条之上，形成防震锁定。
最大扭矩：4.5 Nm
最大轴向力：340N
最大静载荷：340N

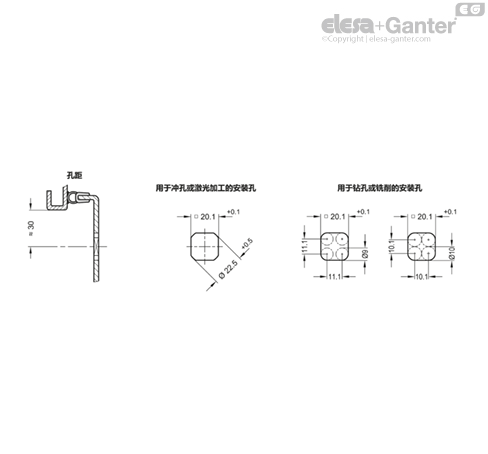

如图所示在门上打一个孔安装孔。从正面将旋转紧固闩锁安装入孔，在背面用六角螺母固定到位。
小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。
