CMS

弹簧锁

特征及应用

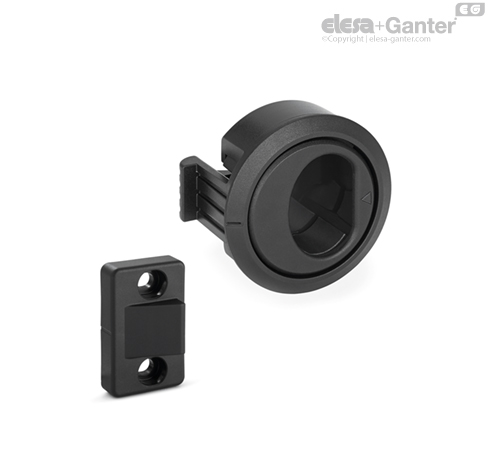

CMS将把手和弹簧锁功能集成到单个产品中。

可以通过三角形指示的标定点，向外拉动把手打开门。

联接元件可以应用在门框（图1）或型材（图2）上。



安装说明

• 根据提供的模板，在门上钻孔。

• 将带把手的本体装入已钻孔的门。

• 从门后侧，将带闩锁的部分与带把手的部分装配到一起，并使用不锈钢自攻螺钉拧至最紧（随货提供）。

• 如果有门框，请根据模板钻两个孔。为使联接元件相对于闩锁正确定位，必须对准联接元件和带把手的本体上的参考槽口。

• 通过带内六角的M5圆柱头螺钉（未提供）将联接元件安装到门框或型材上。
