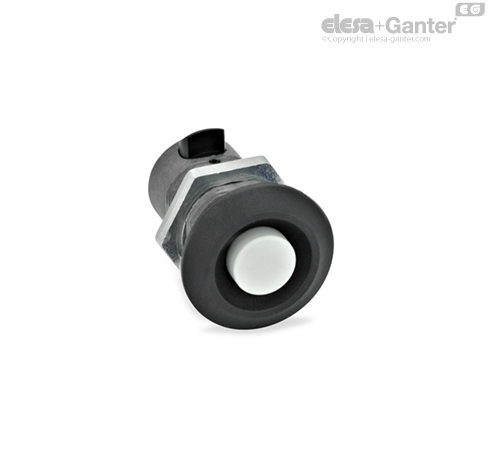

GN 315.1

弹簧锁

GN 315.1 弹簧锁最大的特色在于由径向弹簧滑片进行锁闭操作。

门关闭时，会自动上锁。 斜角滑片会被一个适配的凸耳推回，然后由压力弹簧推入锁闭位置。

门通过按钮解锁

如果操作门时不需要操作元件或操作元件为分开布置，就可以使用 GN 315.1 弹簧锁。

• 开门手柄 GN 120.1

• 塑料特性



这些卡锁可用于锁定门、盖帽或舱盖，但不能夹紧。

这就是为何需要精确确定锁定范围 A（门 + 门框厚度）的原因。

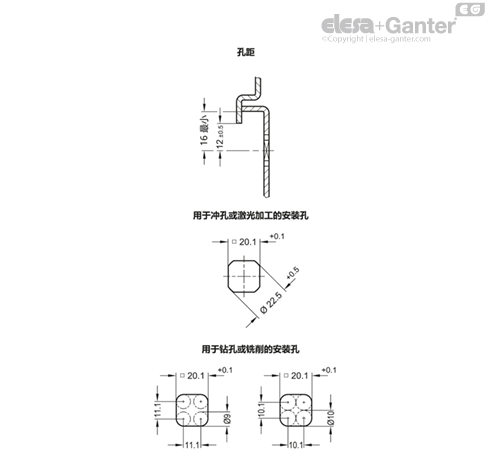

安装时，按外形图所示，在门上设置孔、盖或舱盖。

卡锁通过前方的孔插入。 然后安装螺母直接从后部推动到滑片上，然后旋入到位。

大批量生产时，门扇上所需的安装孔一般由开孔器或激光切割机加工而成。

安装孔径也可采用钻/铣方式加工，如轮廓图所示。

小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。
