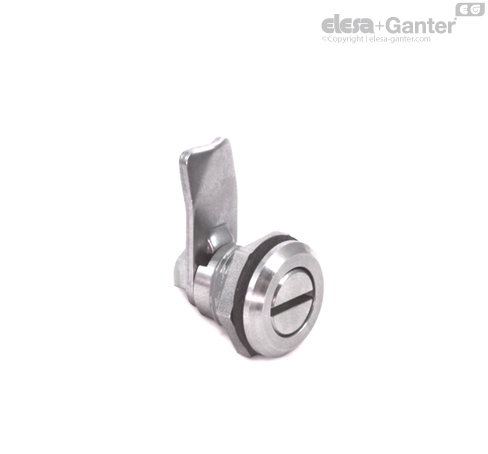

GN 115.6

不锈钢迷你型闩锁

GN115.6迷你型闩锁的尺寸比GN115型的小。

将锁旋转90°，锁舌即可移至门框后。锁定斜面使得门更易闭合。

可提供不同弧度的锁舌，锁定范围涵盖7.5至19.5 mm.

标准设计时，闩锁带同一把锁和钥匙。

GN 115.6 迷你型闩锁以散件形式，呈锁定状态供货。

• 闩锁类型列表

• IP 防护等级

• 不锈钢特性

• 钥匙 GN 119.2

• 保护盖帽 GN 120

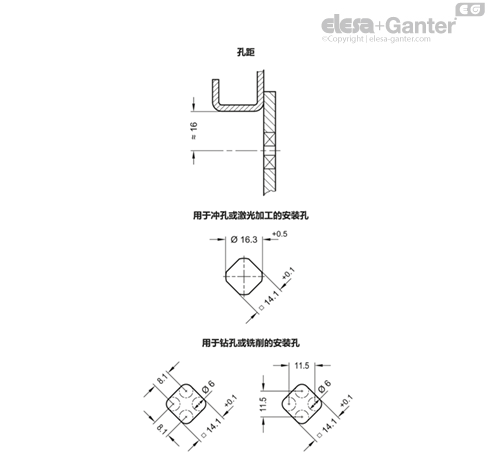

图示为所需安装孔的直径。

安装时，从正前方将闩锁推入，穿过安装孔。六角螺母可从背面抵住闩锁，通过拧紧将其固定到位。

大批量安装时，门扇上的安装孔径由开孔器或激光加工而成。

小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。

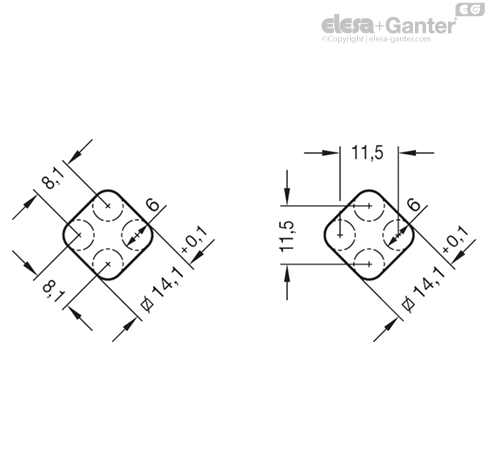

安装孔径也可采用钻/铣方式加工，如轮廓图所示。
