GN 516.5

不锈钢旋转锁定式闩锁

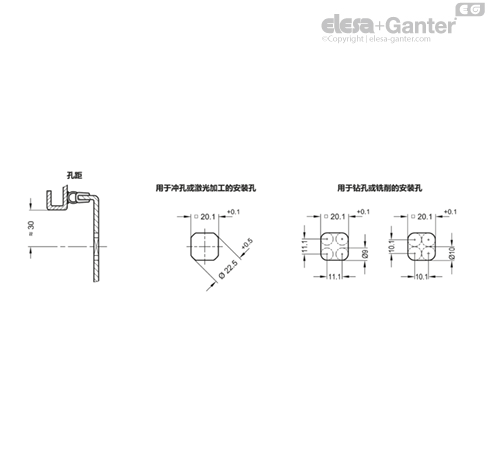

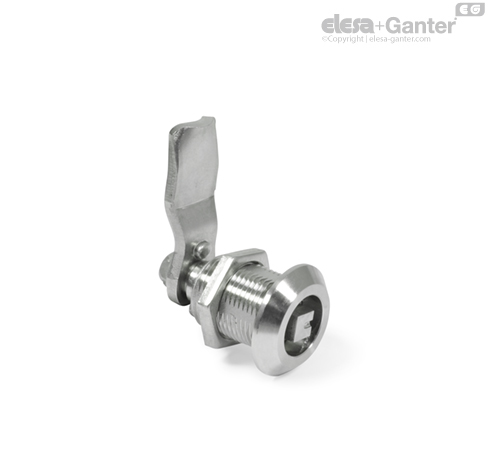

GN 516.5不锈钢旋转锁定式闩锁配有一套锁闭装置，该装置可将操作元件（钥匙）的90°旋转运动转化为6mm的直线行程。

该装置为一些常见应用场合设计，例如需要弹性元件（门/防护盖的封条）与锁舌末端（锁定位置）牢固贴合，防止振动的场合。

9款不同曲柄涵盖了19至41mm锁定距离（锁定区域）。 如果测定的锁定位置处于两个闩锁间距A之间，则必须选择下一组较小的间距值。

GN 516.1旋转式夹紧闩锁为散件供货。

• 闩锁类型列表

• IP 防护等级

• 不锈钢特性

• 塑料特性

• 钥匙 GN 119.2

• 保护盖帽 GN 120

• 开门手柄 GN 120.1

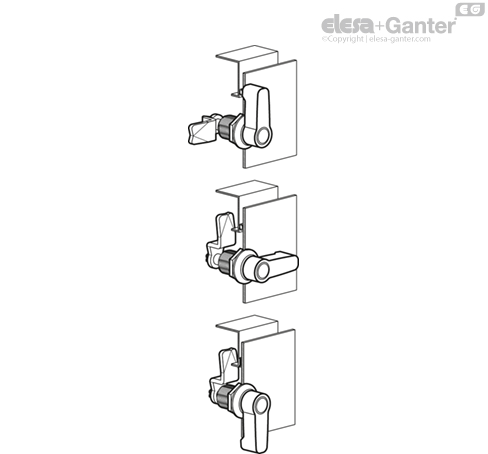

1.闩锁处于起始位置

2.首先将操作元件/钥匙旋转90°，闩锁处于普通的锁定位置。

3.将传动装置再旋转90°，锁舌沿直线抬升6mm，将门扇压在门框或密封条之上，形成防震锁定。

最大扭矩：4.5 Nm

最大轴向力：340N

最大静载荷：340N
