CHG.

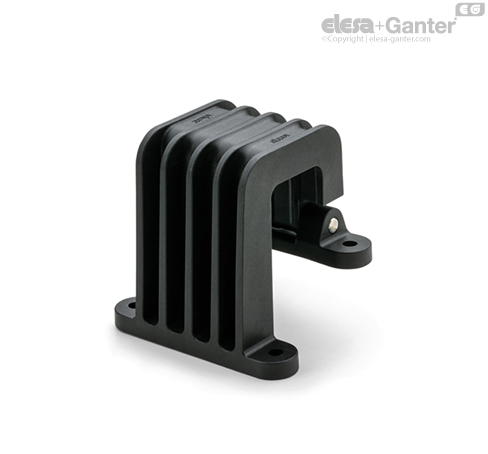

隐蔽式铰链

特征及应用

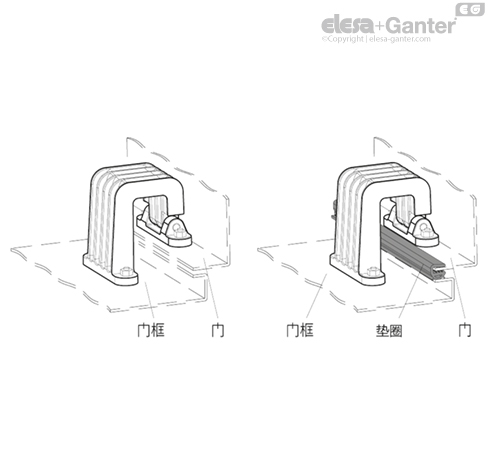

铰链与折叠金属板制成的门框和门组成一个盒状结构。

可在门框和门上安装密封圈，防止灰尘和异物进入。

旋转角度 （近似值）

最大 180°（在 -90°至 +90°之间，0°指两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。



强度测试
轴向受力强度 (0°)		轴向受力强度 (-90°)		轴向受力强度 (+90°)		径向受力强度 (0°)		径向受力强度 (-90°)		径向受力强度 (+90°)
最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]
390	1350	375	1110	310	1340	370	1170	390	1330	490	1280

最大工作载荷是导致单个铰链变形2mm的载荷
