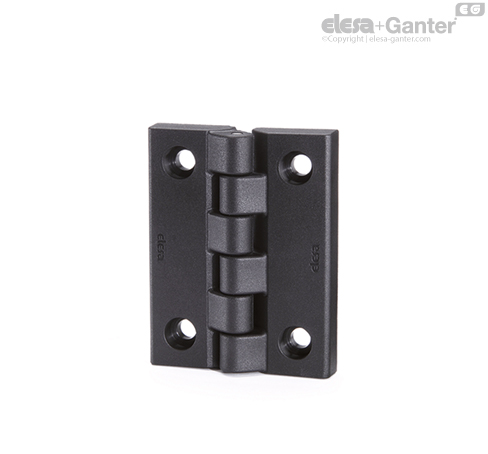

高弹性聚酰胺基(PA)高科技聚合体。黑色,亚光饰面。
AISI 303 不锈钢。
用于柱头螺钉的通孔。

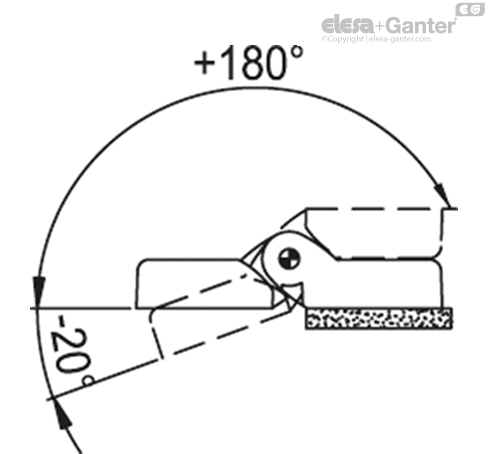

最大200°,在0°至-20°以及0°至180°之间(0°=两个互相连接的表面处于同一平面上的情况)。
切勿超过旋转角限值,以免误判铰链的机械性能
要选择使用类型适宜、数量恰当的铰链,参见 安装指引-.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 | |||
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFL.102 CH-6 | 4000 | 10000 | 4500 | 10000 | 2000 | 4000 |
| CFL.102 CH-8 | 3500 | 9000 | 4500 | 10000 | 2000 | 4000 |
