主要规格
材料
高弹性聚酰胺基（PA）高科技聚合体。黑色，亚光饰面。
旋转销
AISI 303 不锈钢。
标准型号

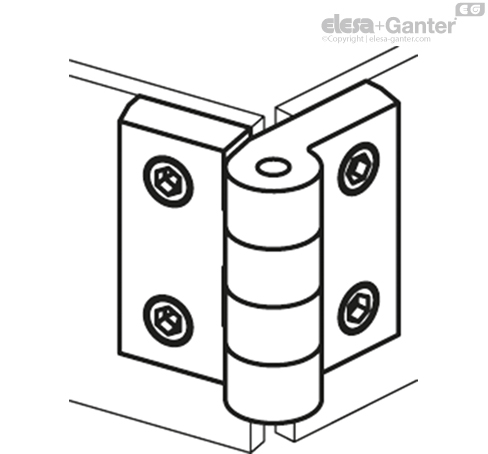

用于柱头螺钉的通孔 (M6 ISO 4762, M8 ISO 7380)。
通用信息

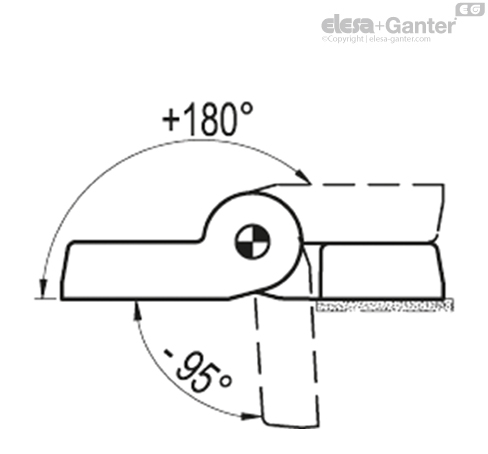

旋转角度 （近似值）
最大275°，在-95°至+180°之间（0°=两个互相连接的表面处于同一平面上的情况）。
切勿超过旋转角度限值，以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链，参见 安装指引.
| 强度测试 |
| 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
最大工作载荷
Ea [N] | 破坏载荷
Ra [N] | 最大工作载荷
Er [N] | 破坏载荷
Rr [N] | 最大工作载荷
E90 [N] | 破坏载荷
R90 [N] |
| 200 | 2440 | 380 | 3830 | 190 | 1950 |
