压铸锌
喷塑涂层
黑色,纹理饰面
销
不锈钢 AISI 303

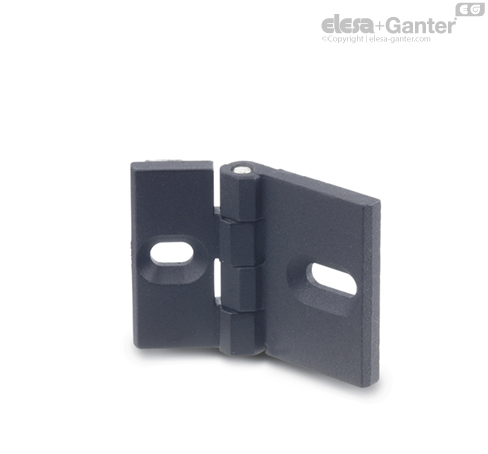

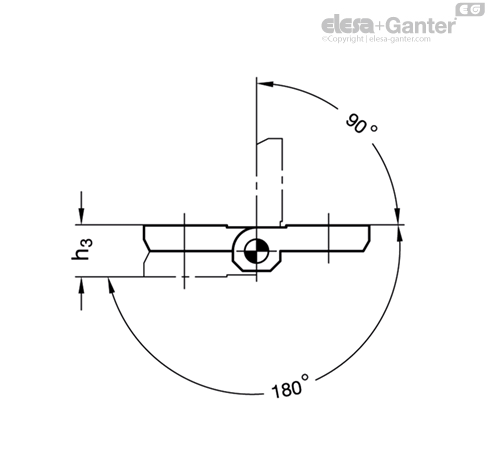

GN 161型铰链设计用于市售铝型材的槽轨。
仅需三种不同类型的铰链便可调整与66种不同槽宽‘n’配合。为了达到此目的,应将定位零件安装在铰链侧面有特别标记的凹槽内。

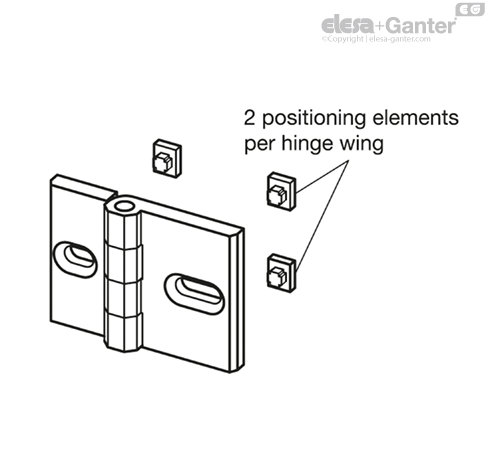

矩形(8×10mm)定位零件以及两片铰链翼将防止轴线错位,并可承受门的重量。

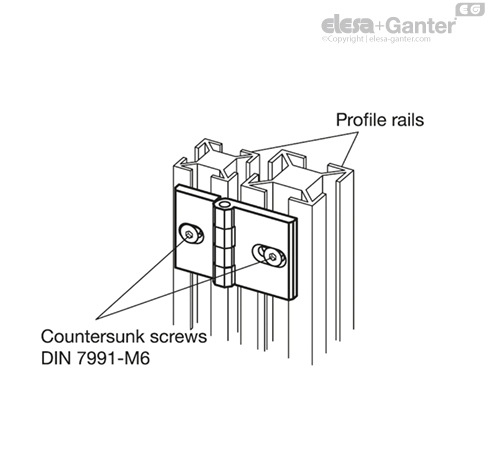

使用特殊T形螺母将铰链拧紧固定在型材上。
| GN 161-57 | - | - | GN 161-68 | - | - | GN 161-80 | - | - |
| n | m1 | m2 | n | m1 | m2 | n | m1 | m2 |
| 沟槽距离 | - | - | 沟槽距离 | - | - | 沟槽距离 | - | - |
| 33 | 16.5 | 16.5 | 37.5 | 16.5 | 21 | 42 | 21 | 21 |
| 34 | 16.5 | 17.5 | 38 | 16.5 | 21.5 | 42.5 | 21 | 21.5 |
| 35 | 16.5 | 18.5 | 39 | 16.5 | 22.5 | 43.5 | 21 | 22.5 |
| 35.5 | 16.5 | 19 | 40 | 16.5 | 23.5 | 44.5 | 21 | 23.5 |
| 36.5 | 16.5 | 20 | 42.5 | 16.5 | 26 | 47 | 21 | 26 |
| 35 | 17.5 | 17.5 | 44 | 16.5 | 27.5 | 48.5 | 21 | 27.5 |
| 36 | 17.5 | 18.5 | 47.5 | 16.5 | 31 | 52 | 21 | 31 |
| 36.5 | 17.5 | 19 | 38.5 | 17.5 | 21 | 43 | 21.5 | 21.5 |
| 37.5 | 17.5 | 20 | 39 | 17.5 | 21.5 | 44 | 21.5 | 22.5 |
| 37 | 18.5 | 18.5 | 40 | 17.5 | 22.5 | 45 | 21.5 | 23.5 |
| 37.5 | 18.5 | 19 | 41 | 17.5 | 23.5 | 47.5 | 21.5 | 26 |
| 38.5 | 18.5 | 20 | 43.5 | 17.5 | 26 | 49 | 21.5 | 27.5 |
| 38 | 19 | 19 | 45 | 17.5 | 27.5 | 52.5 | 21.5 | 31 |
| 39 | 19 | 20 | 48.5 | 17.5 | 31 | 45 | 22.5 | 22.5 |
| 40 | 20 | 20 | 39,5 | 18.5 | 21 | 46 | 22.5 | 23.5 |
| - | - | - | 40 | 18.5 | 21.5 | 48.5 | 22.5 | 26 |
| - | - | - | 41 | 18.5 | 22.5 | 50 | 22.5 | 27.5 |
| - | - | - | 42 | 18.5 | 23.5 | - | 22.5 | 31 |
| - | - | - | 44.5 | 18.5 | 26 | 47 | 23.5 | 23.5 |
| - | - | - | 46 | 18.5 | 27.5 | 49.5 | 23.5 | 26 |
| - | - | - | 49.5 | 18.5 | 31 | 51 | 23.5 | 27.5 |
| - | - | - | 40 | 19 | 21 | 54.5 | 23.5 | 31 |
| - | - | - | 40.5 | 19 | 21.5 | 52 | 26 | 26 |
| - | - | - | 41.5 | 19 | 22.5 | 53.5 | 26 | 27.5 |
| - | - | - | 42.5 | 19 | 23.5 | 57 | 26 | 31 |
| - | - | - | 45 | 19 | 26 | 55 | 27.5 | 27.51 |
| - | - | - | 46.5 | 19 | 27.5 | 58.5 | 27.5 | 31 |
| - | - | - | 50 | 19 | 31 | 62 | 31 | 31 |
| - | - | - | 41 | 20 | 21 | - | - | - |
| - | - | - | 41.5 | 20 | 21.5 | - | - | - |
| - | - | - | 43.5 | 20 | 23.5 | - | - | - |
| - | - | - | 46 | 20 | 26 | - | - | - |
| - | - | - | 47.5 | 20 | 27.5 | - | - | - |
| - | - | - | 51 | 20 | 31 | - | - | - |
