GN 2290

螺栓件

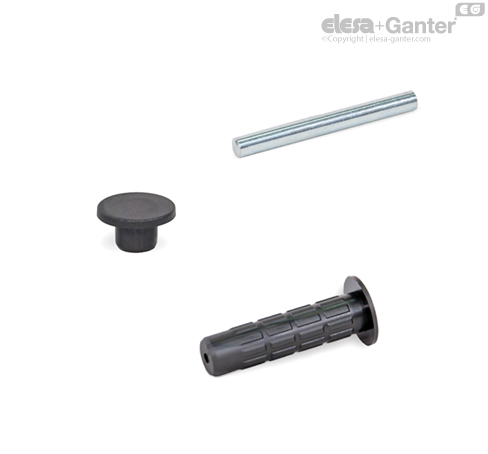

GN 2290 螺栓件设计用作   的附件GN 2291 绞链翼用于安装单独的绞链版本。

识别号 1 的螺栓件设计用于带有两翼的绞链；识别号 2 和 3 的螺栓件设计用于带有三翼的绞链。 识别号 2 的螺栓件专用于 40 mm 短中翼。 识别号 3 的螺栓件专用于长中翼。

• 塑料特性

左/右铰链



安装到门框

安装可拆卸的门时，必须在门框上安装两个同类型的铰链。

如果门是不可拆卸的，则门必须安装有至少一片右铰链和至少一片左铰链。



安装

1.将轴承套以需要的安装方向定位到铰链翼上。 然后将有环螺丝（例如 ISO 7380 椭圆头螺丝）插入轴承套，以防止轴承套环在敲进时损坏。

2.敲进轴承套直至轴承套环与绞链翼间尚有约 1 mm 间隙。

3.使用小刀去除轴承套上的毛边。

4.敲进轴承套到底。

5.移除螺丝。

6.将锥形定位销敲入轴承套。

7.将罩盖置于绞链翼的对侧。

按照上述步骤 1 至 5 插入其它轴承套。
