GN 7580

精密铰链

精密铰链 GN 7580 为摆臂、垫片和夹板等元件提供枢转运动。 耐磨精密铰链具有较小的径向间隙和可调节的轴向间隙。

通过组合各种内部和外部叶片，可以适应各种安装情况。 在螺纹表面的配合孔中使用定位销可以实现精确定位。

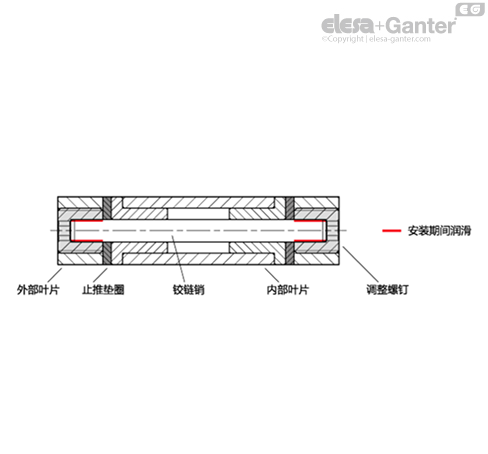

随附的轴承衬套和 B 型和 D 型螺纹衬套预装在铰链叶片中。 铰链销、止推垫圈和调整螺钉为单独包装。

精密铰链 GN 7580 已经过大量载荷测试。 对于这些测试，铰链叶使用定位销定位，并以相应的额定扭矩用内六角螺钉拧紧。

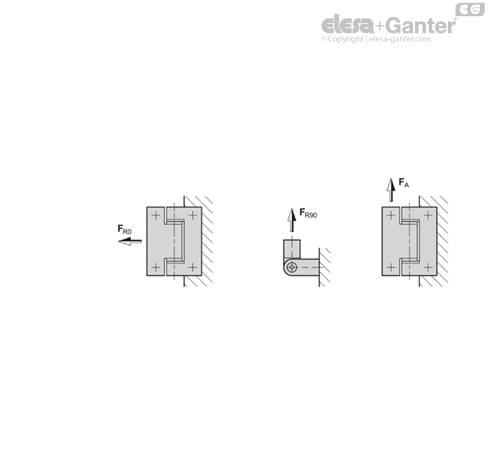

F_A、F_R0 和 F_R90 的值是在压缩试验中通过逐渐增大力并缓慢加载和卸载来确定的。 允许的载荷能力被选定为特定值，在达到此值之后，将保留与功能无关的非常低的塑性变形。 铰链的失效载荷是规定值的许多倍。

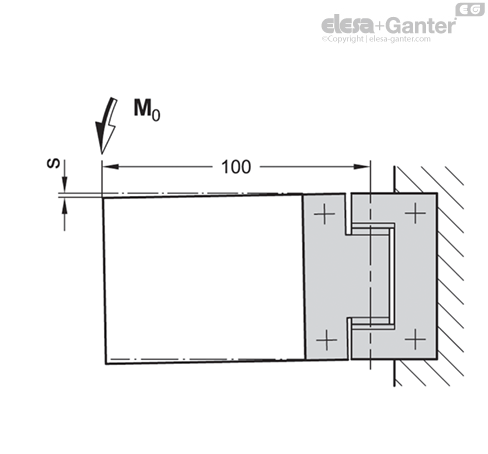

施加表中指定的扭矩值可重复产生弹性设定位移，该位移在距枢轴点指定距离处测得。

有关载荷能力的信息不具有约束力，对此不承担任何责任。 总之参考值并不构成一般意义的质保和场合要求。 用户必须根据具体情况选择适合预期用途的产品。 环境影响和老化可能会影响规定的值。
