CFDA

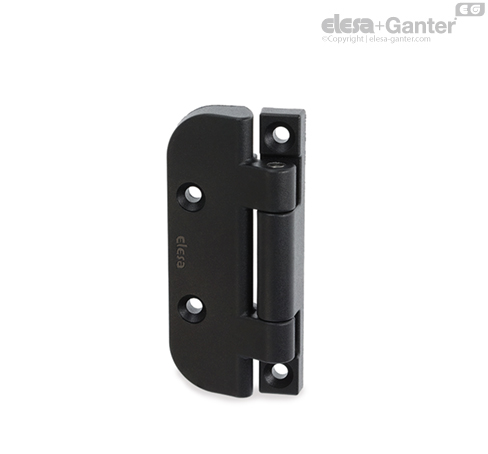

窄门窗侧壁铰链

特征及应用

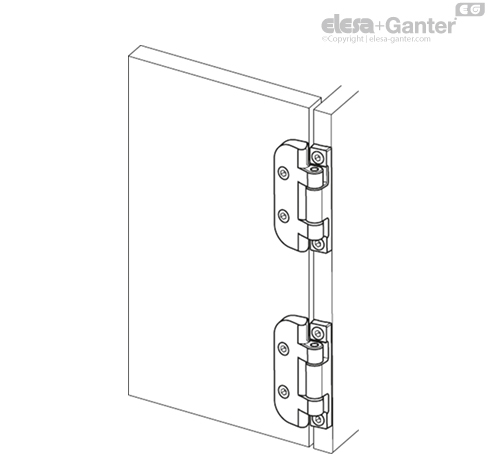

铰链由两个不同尺寸的主体（一个宽、一个窄）组成，用于例如带有窄门窗侧壁的结构。

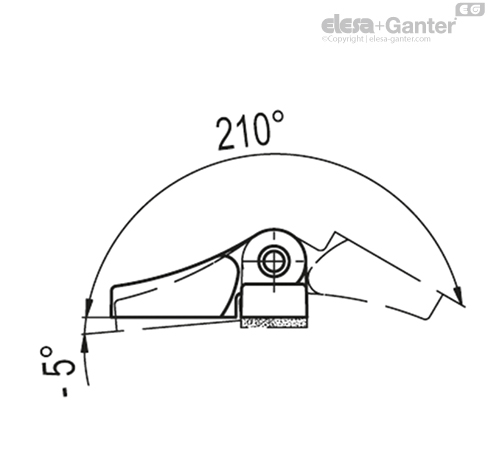

旋转角度 （近似值）

最大 215° ，范围在-5° 和+210°之间 （0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角限值，以免误判铰链的机械性能

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.





强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFDA.72 SH-4	200	2900	400	1400	400	1600
CFDA.100 SH-5	400	3200	400	1800	800	1800
