CFB.

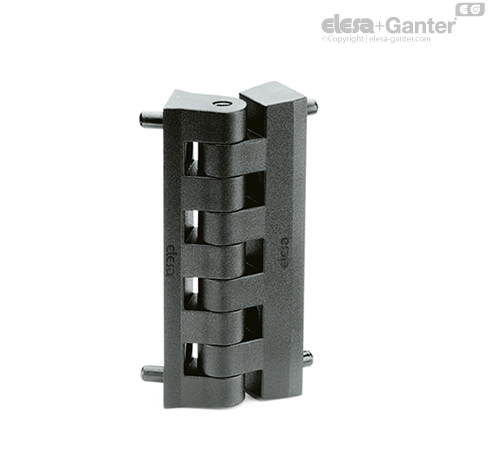

窄门窗侧壁和门的铰链

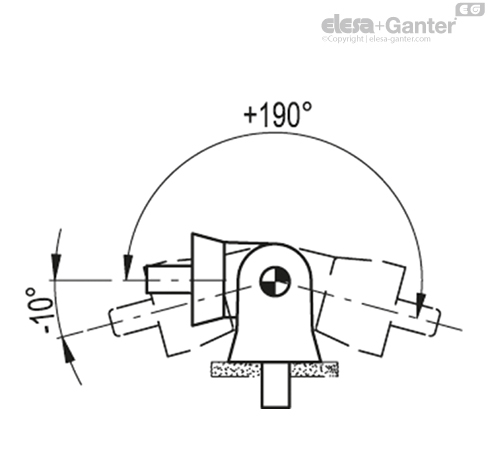

旋转角度 （近似值）

最大200°，在-10°至+190°之间（0°=两个互相连接的表面处于一个正确角度的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.





强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

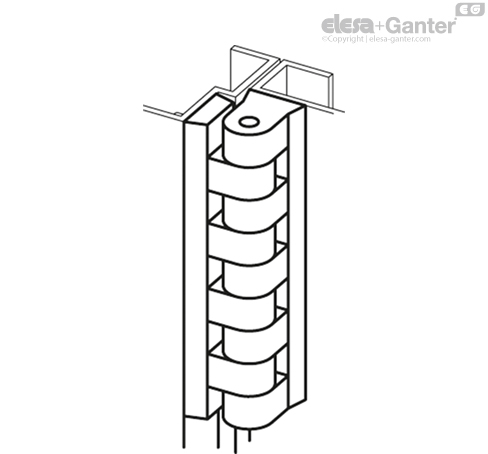

安装说明

1. 拆下旋转销，将铰链的两部分分别安装到需要铰接的门和门框上。
2. 将两个元件装在一起，自铰链右侧校准，并插入旋转销。
