CFG.

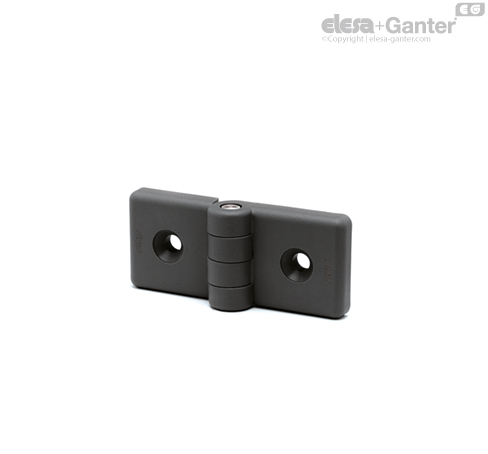

用于铝型材的铰链

特征及应用

用于槽的规格从6 mm到12 mm的铝型材，也可加以组合，用于不同规格。

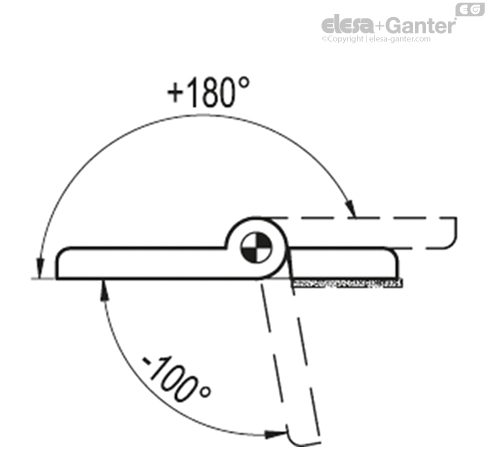

旋转角度 （近似值）

Max 280°（-100°与+180°之间，0°=两个互相连接的表面处于同一平面的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.

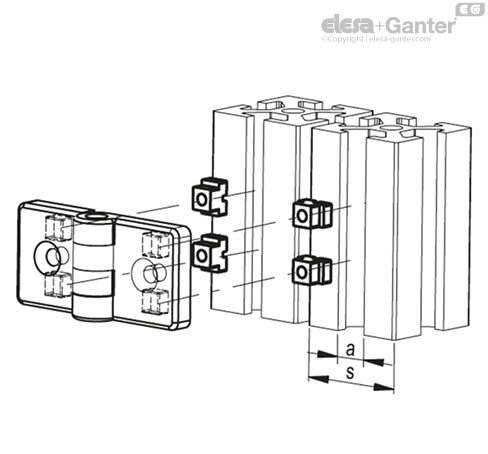

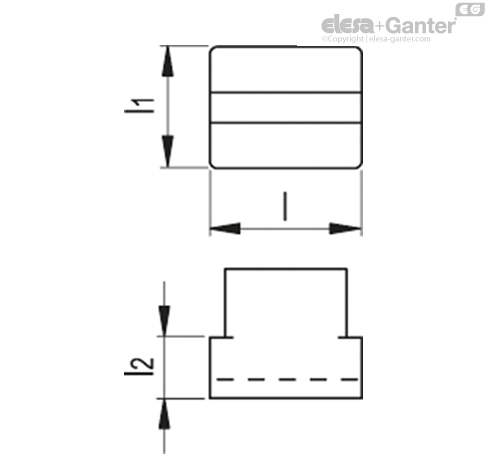

型材尺寸		嵌件方向	嵌件颜色
s	a
30	6		浅灰色
	8
40÷45	8		深灰色
	10
50÷60	10		黑色
	12



强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
