CFI.

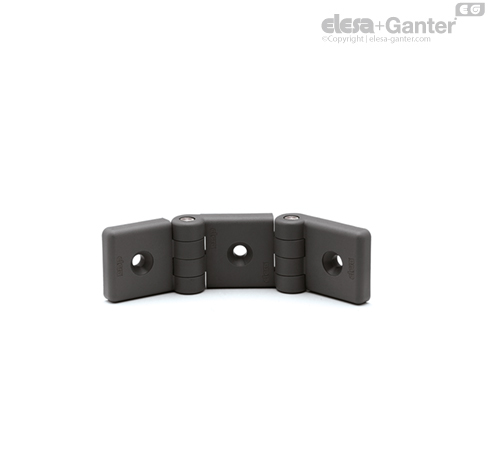

用于铝型材的双重铰链

特征及应用

此型号建议用于一段中心型材两侧均有门连接的场合。可与厚30至60mm的铝型材结合使用，还可将不同规格的型材进行组合。

旋转角度 （近似值）

最大260°/275° ，在-95°至 +165°/180°之间（0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.

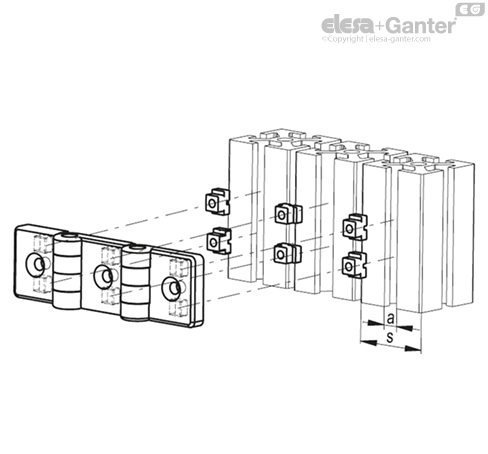

型材尺寸		嵌件方向	嵌件颜色
s	a
30	6		浅灰色
	8
40÷45	8		深灰色
	10
50÷60	10		黑色
	12



强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFI.30-30/30 SH-6	440	2570	1850	3710	300	1700
CFI.30-40/40 SH-6	320	2280	1750	3490	220	870
CFI.40-30/30 SH-6	320	2280	1750	3490	220	870
CFI.40-40/40 SH-6	320	2280	1750	3490	220	870
CFI.45-30/30 SH-6	240	2150	1760	3520	190	780
CFI.45-40/40 SH-6	240	2150	1750	3490	190	780
CFI.45-45/45 SH-6	240	2150	1760	3520	190	780
CFI.60-30/30 SH-6	280	1510	1600	3190	180	850
CFI.60-40/40 SH-6	280	1510	1600	3190	180	850
CFI.60-45/45 SH-6	240	1510	1600	3190	180	780
