主要规格
材料
玻璃纤维加固聚酰胺基（PA）高科技聚合体，RAL 7040 黑色或灰色，亚光饰面。
旋转销
镀锌钢。
标准型号
用于安装M6埋头螺钉的通孔。
高科技聚合体定心插件 (随货提供）
用于槽的规格从6 mm到12 mm的型材。
可调节夹紧手柄
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
杆体上印有红色“PUSH”（推）字样（应避免接触溶剂、酒精或含酒精的洗涤剂）。
由黑色氧化处理钢制成的固定螺钉，AISI 302不锈钢复位弹簧。
黑色氧化处理钢毂，带螺纹盲孔。
垫圈
镀锌，位于可调手柄和合页之间。
通用信息

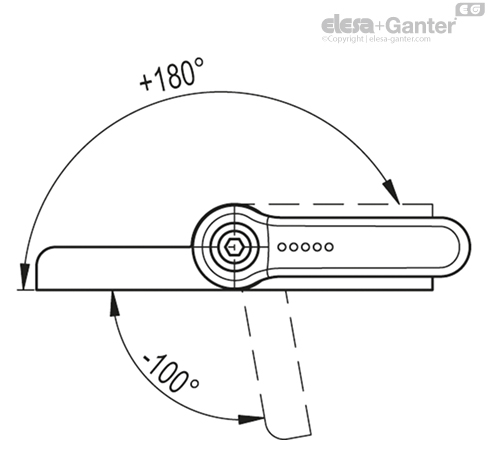

旋转角度 （近似值）
Max 280°（-100°与+180°之间，0°=两个互相连接的表面处于同一平面的情况）。
切勿超过旋转角限值，以免误判铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链，参见 安装指引.

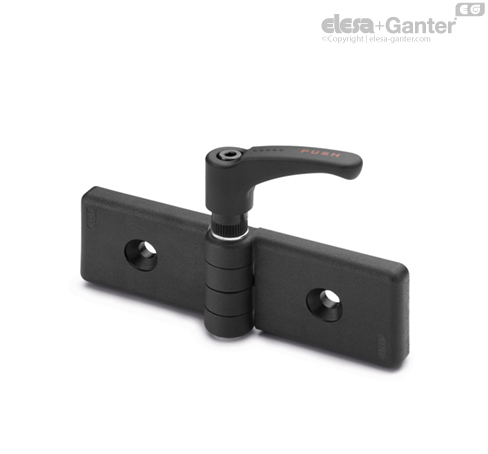

特征及应用
带摩擦锁定的 CFG-ERS 铰链可以在 280° 旋转范围内的任意位置将门锁定，所施加的力与施加在 ERS 操作杆上的扭矩成正比。

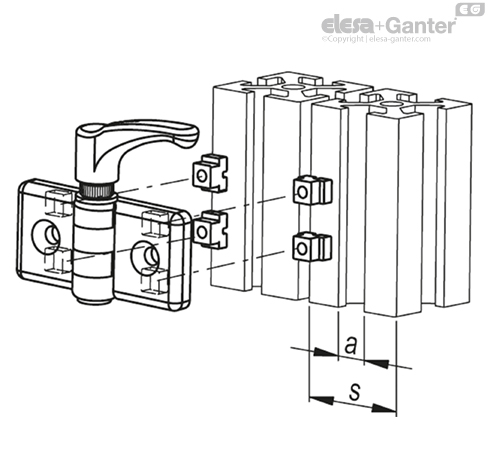

这种铰链可用于槽的规格从 30 mm 到 60 mm 的型材，也可加以组合，用于不同规格。
| 型材尺寸 | 嵌件方向 | 嵌件颜色 |
| s | a |
| 30 | 6 |  | 浅灰色 |
| 8 |  |
| 40÷45 | 8 |  | 深灰色 |
| 10 |  |
| 50÷60 | 10 |  | 黑色 |
| 12 |  |

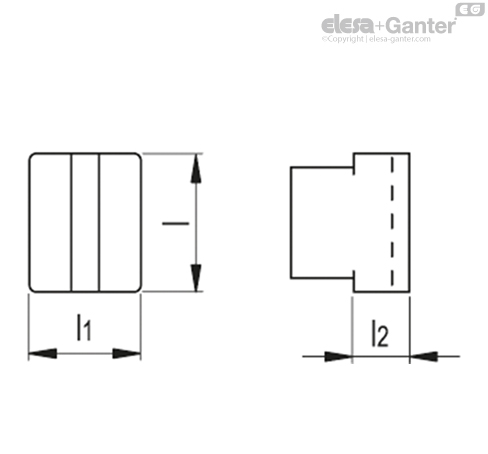

| 定心插件 |
| 尺寸 | 颜色 |
| l | l1 | l2 | |
| 8 | 6 | 2 | 浅灰色 |
| 10 | 8 | 4 | 深灰色 |
| 12 | 10 | 5 | 黑色 |
应用说明
应用说明
通过使用特殊可调手柄来夹紧两片合页，以达到摩擦效果。要操作调节机构，按下操作杆（推）。释放操作杆后，弹簧就会松开啮合，这样手柄就可以回到起始位置，操作杆就可以和门一起自由旋转，即使发生意外的震动，也不会阻碍门的运动。由于可调手柄内带有数量众多的铰齿，即使在杆臂移动非常有限的情况下仍可确保手柄的转动。
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
| 说明 | 最大工作载荷
Ea [N] | 破坏载荷
Ra [N] | 最大工作载荷
Er [N] | 破坏载荷
Rr [N] | 最大工作载荷
E90 [N] | 破坏载荷
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
