主要规格
材料
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
旋转销和端帽
聚甲醛基（POM）高科技聚合体。

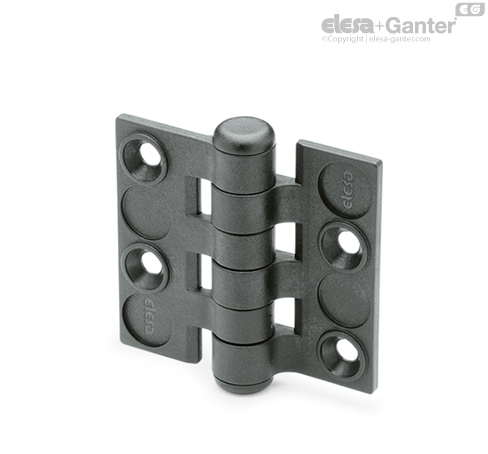

标准型号
带通孔的铰链，孔形适用于直径4.8mm的沉头自攻螺钉
通用信息
特征及应用
由于完全由高科技聚合体制成，不使用任何金属部件，因此在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用此类铰链。
通过用一个形状适宜的金属杆代替由高科技聚合体制成的旋转销，即可在此类铰链安装适于控制装在铰链所在结构上的微动安全开关。
旋转角度 （近似值）
CFC.型铰链的最大旋转角度为325°。可根据不同的装配类型，门的旋转角度可能会有所减小。
切勿超过旋转角限值，以免误判铰链的机械性能

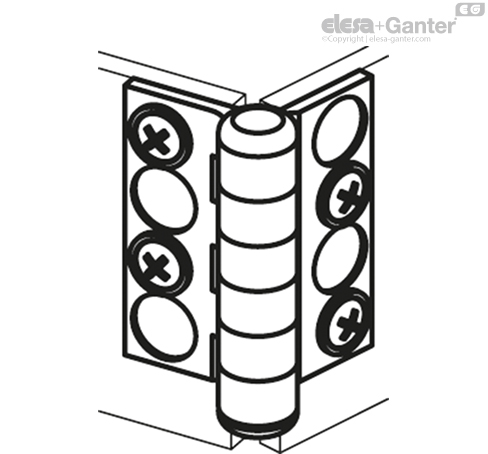

要选择使用类型适宜、数量恰当的铰链，参见 安装指引-.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
| 说明 | 最大工作载荷
Ea [N] | 破坏载荷
Ra [N] | 最大工作载荷
Er [N] | 破坏载荷
Rr [N] | 最大工作载荷
E90 [N] | 破坏载荷
R90 [N] |
| CFC.55 SH-5 | 750 | 1500 | 890 | 1770 | 180 | 270 |
