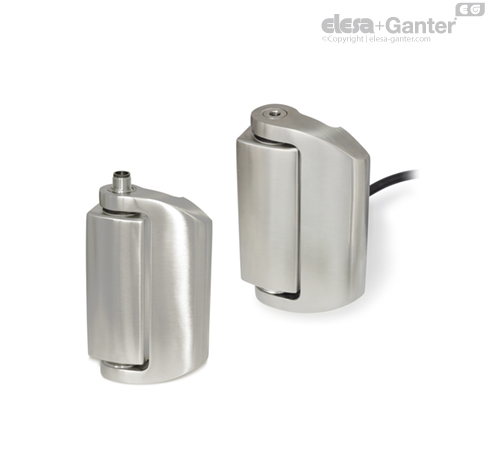

GN 139.5

带安全开关的铰链

整合安全开关的铰链GN 139.5设计用于机械设备或机组的监控门或保护盖。门的开启会激活开关触点，随即开启保护性操作，如：通过打开常闭触点（NC）中断保护电路，同时连通常开触点（NO）出门已开启的信号。接触开关装有强制打开缓动触点，即在被激活后触点将立即彻底分离，无任何迟滞。激活开关的铰链打开角度是可调的。

由于内部整合了接触开关，该铰链结构紧凑，易于安装，并且设计美观。背部安装使得铰链更加难以擅自改装。 铰链 GN 139.6 不带安全开关用作附加铰链，例如：需要加装数个铰链的大型门。

• 操作说明 GN 139.5

• 不锈钢特性

• 铰链额定负载信息

耦合连接器的电缆

带8针耦合连接器的电缆, 长度5或10米:

• 带耦合连接器的电缆 GN 330 -M12x1-8-G-5.

• 带耦合连接器的电缆 GN 330 -M12x1-8-G-10.

• 操作角度为0°的铰链。

• 其它接触载荷的铰链。

认证，合格证，适应性
低电压开关装置				EN 60947-1/2007
CE 认证				EN 60947-1-5 : 2004 +
EAC and UL certified				A1/2009
安全应用	达到 SIL 3 / PL e		根据EN ISO 13849-1

其它重要细节与提示参见操作说明，该说明随每个GN 139.1 铰链提供，也可在网站“www.elesa-ganter.com ”的“说明手册”中下载PDF版本

带安全开关的铰链必须按照操作手册详细列出的，由符合国家和国际规范相关标准的，有资质的技术人员进行安装和操作。Elesa+Ganter 对客户忽视或未正确遵守这些条款的行为，以及由此产生的一切后果，不承担法律责任。
