CFR.

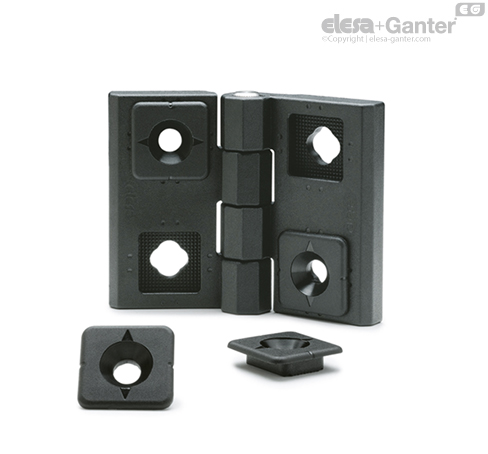

带可调节嵌件的铰链

特征及应用

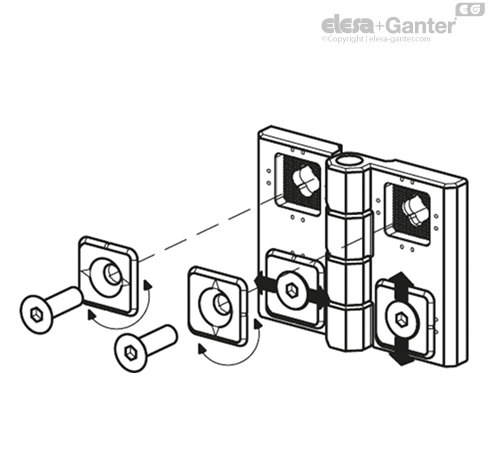

可调插件（ELESA专利）设计用于补偿门轴线的有限错位。仅需通过设置插件的方向，即可进行垂直和水平调整，从而实现门与门框之间极佳的校准。

铰链本体孔以及插件尾部的滚花可保持在装配铰链时的精确定位。

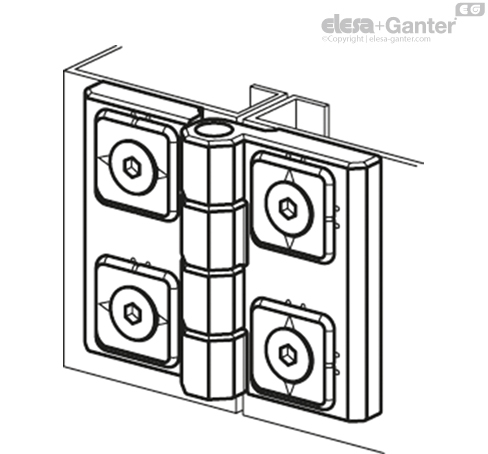

该铰链可补偿垂直或水平方向的错位，或同时补偿上述两方向的错位。

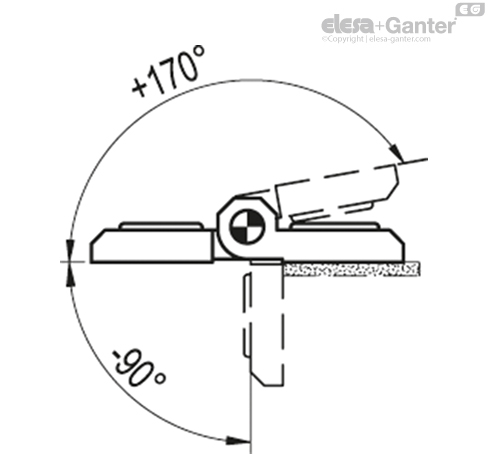

旋转角度 （近似值）

最大260°（在-90°至+170°之间，0°指两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角限值，以免误判铰链的机械性能

要选择使用类型适宜、数量恰当的铰链，参见 安装指引-.



强度测试	轴向受力强度	径向受力强度	90° 角受力强度
说明	最大极限静态载荷 Sa [N]	最大极限静态载荷 Sr [N]	最大极限静态载荷 S90 [N]
CFR.60 SH-6	1800	2700	2130

最大静载荷是这样的值，在该值以上材料可能破裂，从而损害铰链功能使用。 显然，根据特定应用的重要性和安全水平，必须对该值应用合适的因子。
