GN 2292

铰链

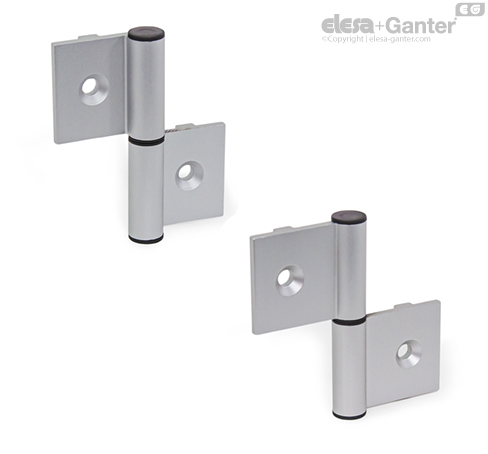

GN 2292 铰链由拉制铝型材制成，可用于如门和盖等场合。 通过滑板托架可以方便快捷地将它们安装到标称尺寸 40 mm 且槽宽为“n”的所有市售型材系统中。

以外部铰链翼为例，A 型铰链可以安装到门隙很小的场合。 I 型在门隙中固定。 因此无法接触到安装螺丝，从而能够在门关闭时保证其免遭破坏。

铰链在交付时未固定，您必须按照随附的说明进行安装。 得益于模块化设计以及丰富的配件，可以实现多种多样的铰链组合。

• 塑料特性

• 其它长度和孔距

• 其它表面处理

左/右铰链



安装到门框

安装可拆卸的门时，必须在门框上安装两个同类型的铰链。

如果门是不可拆卸的，则门必须安装有至少一片右铰链和至少一片左铰链。



安装

1.将轴承套以需要的安装方向定位到铰链翼上。 然后将有环螺丝（例如 ISO 7380 椭圆头螺丝）插入轴承套，以防止轴承套环在敲进时损坏。

2.敲进轴承套直至轴承套环与绞链翼间尚有约 1 mm 间隙。

3.使用小刀去除轴承套上的毛边。

4.敲进轴承套到底。

5.移除螺丝。

6.将锥形定位销敲入轴承套。

7.将罩盖置于绞链翼的对侧。

按照上述步骤 1 至 5 插入其它轴承套。
