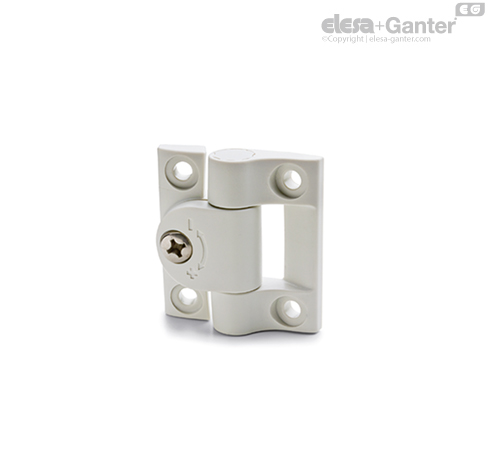

CFU-CLEAN

可调摩擦力铰链

特征及应用

CFU-CLEAN铰链的主要特点在于其可以调节门的抵抗扭矩，从而将门固定在全开、半开和关闭的各种位置。

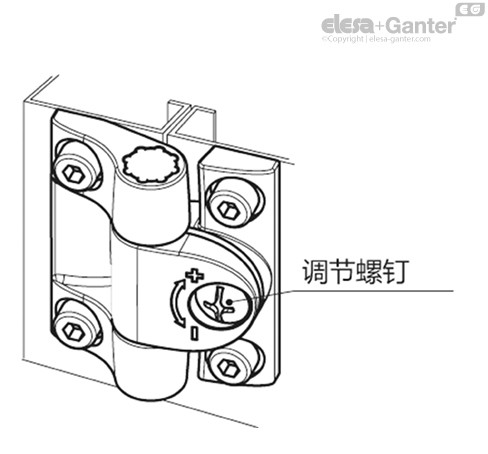

如欲调节摩擦力，只要调节铰链本体上的螺钉即可。顺时针方向增加摩擦力，逆时针方向减小摩擦力。

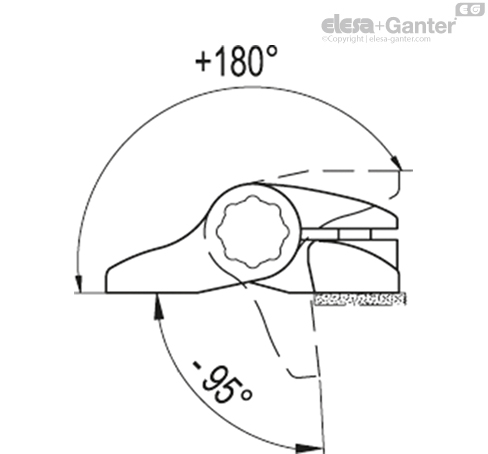

旋转角度 （近似值）

最大275°，在-95°至+180°之间（0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

抵抗转矩

在调整螺钉上施加最大拉紧转矩0.8 Nm (CFU.40) 和4 Nm(CFU.60) 可分别得到1.4和4 Nm的抵抗扭矩。

该铰链通过60，000余次开合循环测试，阻力矩保持不变。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.





强度测试	轴向负载		径向负载		90° 角负载		抵抗转矩
说明	最大工作载荷* Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]	[Nm]
CFU.40 CH-4-CLEAN	300	900	300	1500	230	1000	1.4
CFU.60 CH-6-CLEAN	600	2350	400	3200	350	2500	4

* 弹性形变1毫米。
