GN 855

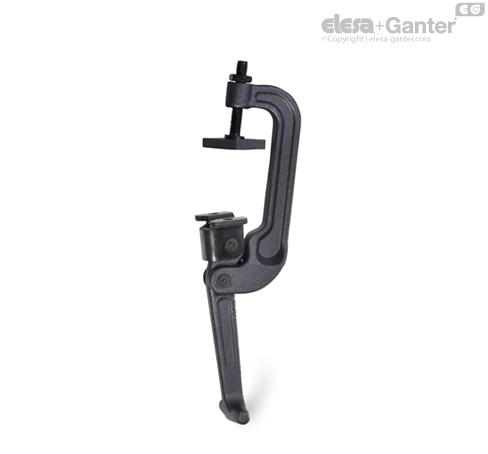

C形夹具

C形夹具GN 855的特点在于强劲、坚固以及结构紧凑，能够在严苛的条件下使用，例如：高温、粉尘、水汽等环境中。

C形夹具通常安装和固定在夹紧点位置。散件供货的夹紧板设计用于附着在夹持工件表面，其带有一个球承窝，在与球头螺栓相连接时，这种外形构造可确保夹具的精准定位。

如果夹紧板无法在的夹持工件表面固定住，可选择夹紧螺栓作为夹紧支架 GN 802带有摆动支撑表面的 夹紧螺栓

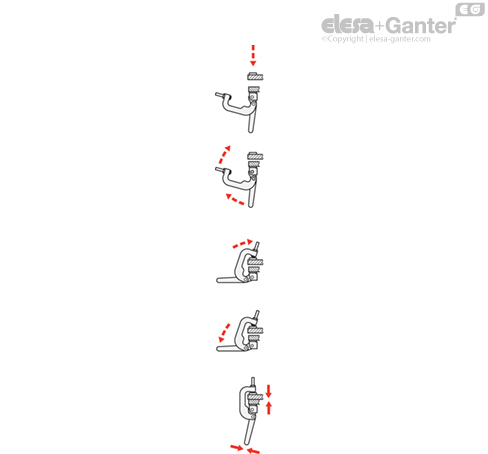

将要夹紧的工件放置在夹紧位置，例如：合上盖子或将要夹紧的工件放置在顶部。

然后移动夹紧支架和操作手柄

现在向前移动夹紧支架，使夹紧螺栓位于压紧板的球座中。

向下移动操作手柄，直到夹紧力超过静止点。

当关闭时，C形夹具自身保持现有的位置。
