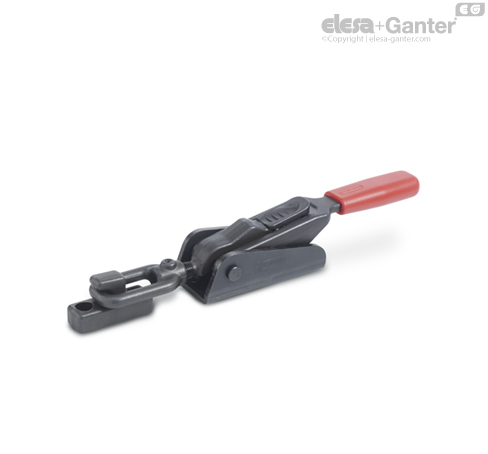

GN 858

锁扣夹具

GN858锁扣夹具适用于需要极高夹持力的场合。

锁扣夹具还带有锁定装置，防止意外误操作或振动引起的夹具松脱。

它的另一个优势在于可单手操作。

包含锁扣支架

• 铰接夹的通用信息

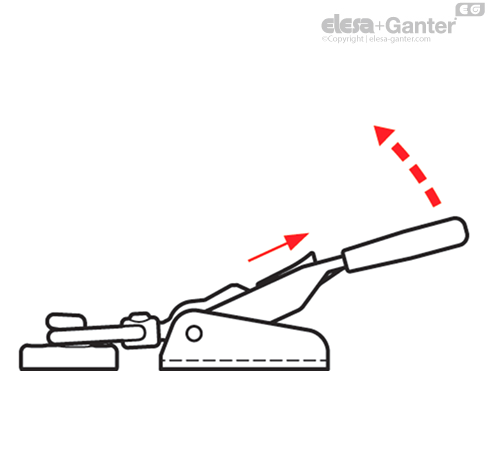

按箭头方向移动解锁。

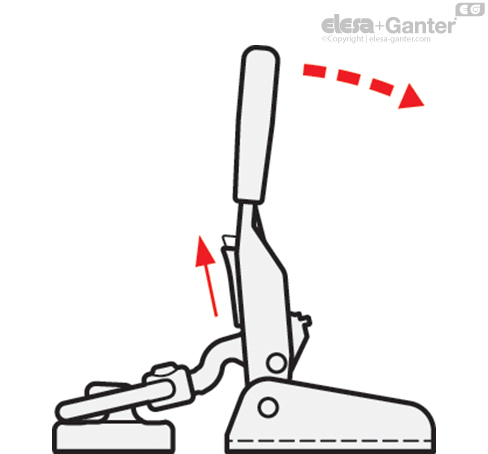

提起夹紧臂直至拉杆从锁扣中脱离。

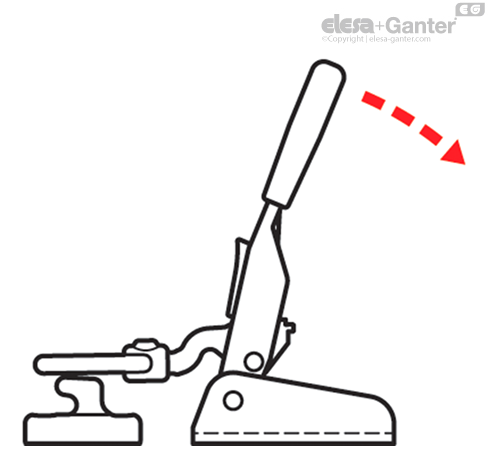

向后移动杠杆臂将抬起拉锁并释放锁扣支架（单手操作）。

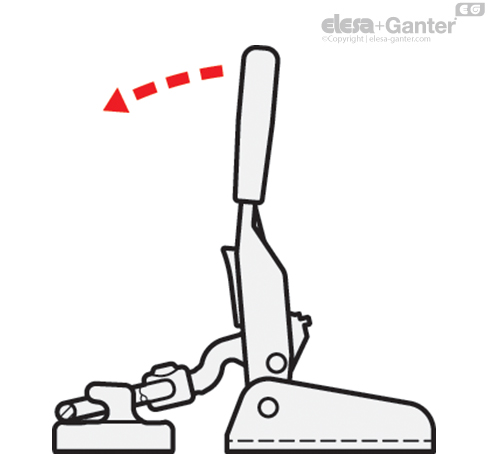

夹紧时提起杠杆臂，直到拉杆锁闩靠在锁扣支架上。



在夹紧过程中如果锁定机构向上移动，则拉杆锁闩与锁扣支架接合。

当夹紧在最终位置时，机构通过弹簧张力自动锁定。
