曲杆模组 GN 810.13 与„长使用寿命” GN 810.10/ GN 810.11 铰接夹。 夹紧臂使用模锻工艺制成，其余钢板部件均采用高强度设计。轴承轴和铆钉经硬化及研磨处理。
因此该曲杆模组适用于需要较高承受力且经久耐用的场合。
大量实验表明，这种夹具（负载情况下）可保证在一百万次夹紧开闭之后，不出现故障。
该曲杆模组允许调整杆身和夹紧臂的位置及尺寸，以适应特定的手动操作应用场合。 实体模组是以焊接装配的。

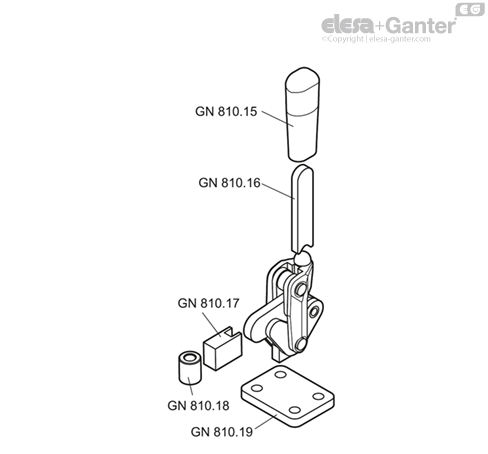

用于曲杆模组附件
用于焊接，适用于 GN 810.12 和 GN 810.13

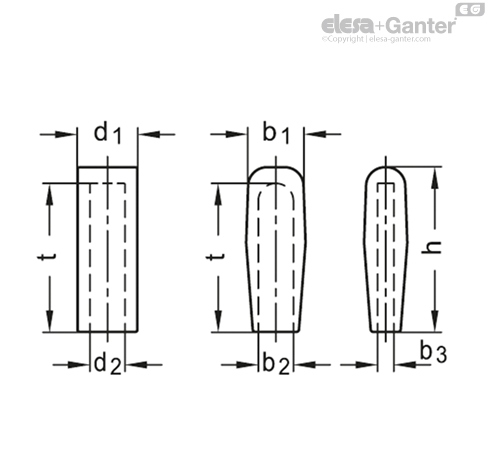

| 手柄 |
| 模组尺寸 | b1 | b2 | b3 | d1 | d2 | h | t | 代码 |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |

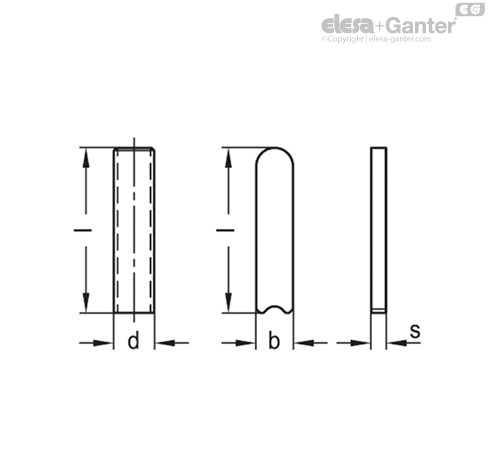

| 曲杆模组臂杆 |
| 模组尺寸 | b | d | 条长 l | s | 代码 |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |
| 夹紧臂延长器 |
| 模组尺寸 | b1 | b2 | h | 条长 l | 代码 |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |

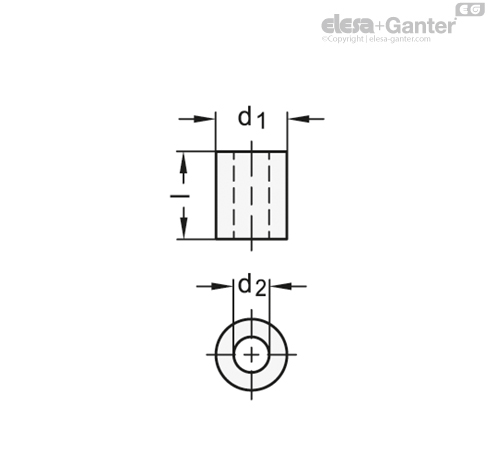

| 衬套 |
| 模组尺寸 | d1 | d2 | 条长 l | 代码 |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |
| 底板 |
| 模组尺寸 | d | l1 | l2 | m1 | m2 | s | 代码 |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
