信息

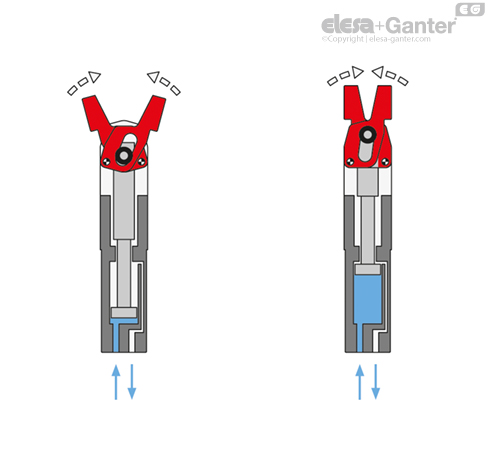

GN 866型气动紧固夹具的夹紧臂向内产生夹紧力FS。
当夹紧臂位于其冲程的末端时，GN866型气动紧固夹具达到最大夹紧力矩。 因此，工作行程的结束位置应尽量接近总行程的末端。

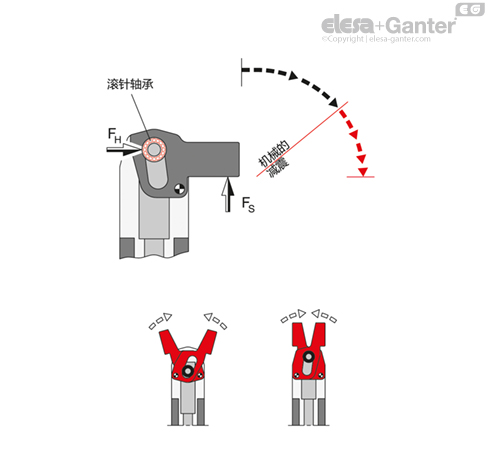

死点机构工作原理

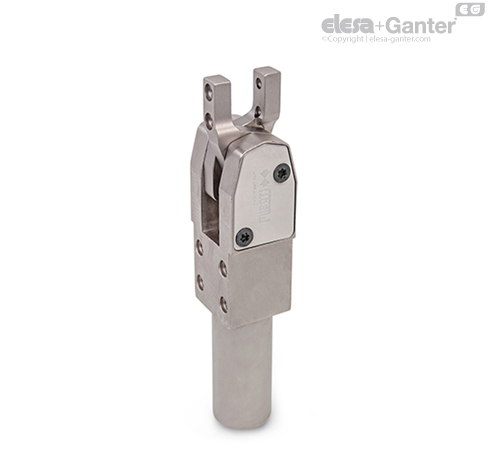

这些气动强力夹（MISATI专利）用于在夹具和处理系统中夹紧、保持、夹持和定位工件。
活塞直径有20、32、40和50 mm可选，相应的夹紧力为60 Nm至475 Nm，远高于强力夹竞品。
强力夹的设计和构造可延长使用寿命。 经过功能测试证明，即使经过2000万次循环，它们仍然可以使用。
- 夹具的运动设计应确保在通过不可逆死点后，在夹紧位置（夹紧力FS）实现自保持（夹持力FH以N计算）。
- 夹紧臂的前进行程很快，但最终的夹紧动作很慢，因此通常不需要气动阻尼。 若夹臂负载比较重，可按需提供气动阻尼。
- 夹紧装置配有滚针轴承，可提供最佳夹紧力并减少磨损。
- 钢制气缸中集成了夹紧装置。 这样的小型化单元稳定性高，泛用性好。 空气连接装置设置在底部也带来许多其他优点。
- GN 864的夹紧机构也被遮盖以避免灰尘和其他物体进入，防止外界因素（例如焊接操作！）影响夹具的正常运行。
