SPFS

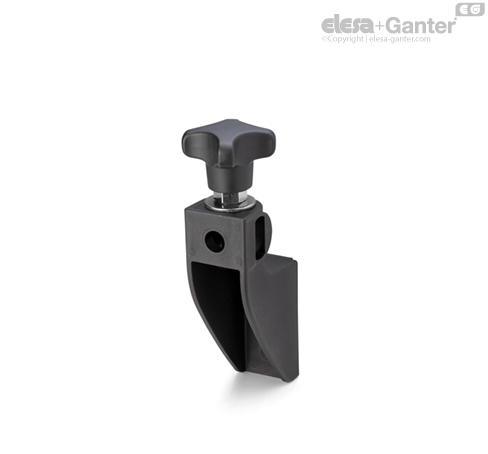

短型导轨支架

特征及应用

特别适用于需要导轨线定位的场合。

需要时，螺栓吊环的垂直或水平定位，可改善装配效果。 最大拧紧扭矩 39 Nm。

可按需提供的配件

DSG: 带黑色亚光饰面的玻璃纤维加固高科技聚合体垫片，用于导轨支架。

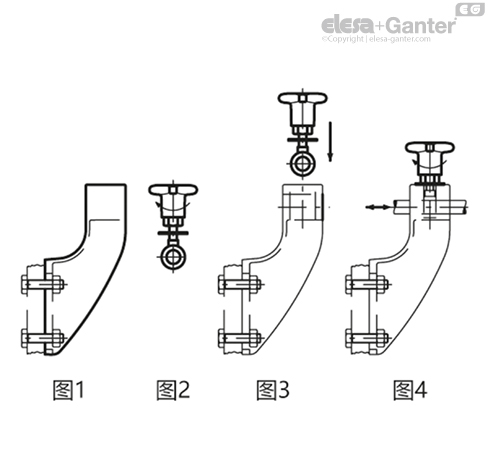

安装说明

• 安装导轨支架（图1）。

• 将垫圈插入螺栓吊环，拧紧旋钮或螺母（图2）。

• 水平或垂直将螺栓吊环插入壳内（图3）。

• 将导销插入夹紧孔，设定其线位置，然后在将其拧紧（图4）。
