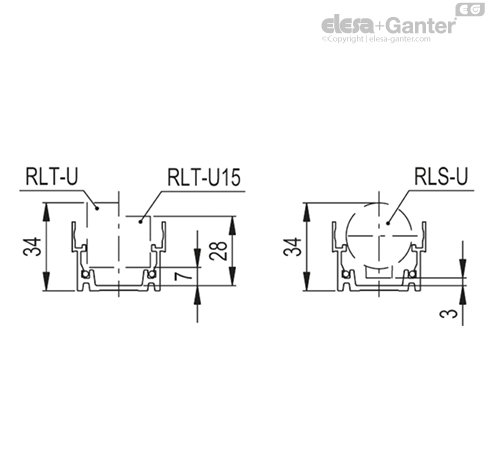

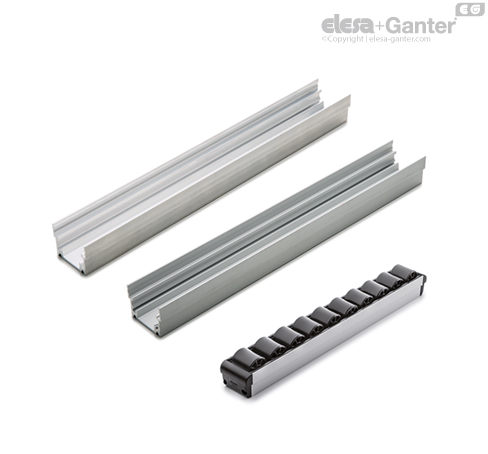

该型材可容纳11组RLT-U和RLT-U15滚筒元件或RLS-U滚球元件。本产品特制的截面可咬合安装滚筒和滚球元件,无需螺钉或其它紧固件。
该型材可确保负载时的高度抗弯曲性能,安装滚动轨道时无需其它支撑物。
标准长度以外的各种订制长度(最大长度2970 mm)。
在型材底部适当位置开孔,采用适宜规格及数量的螺钉,将型材固定支撑结构上(图1),以适应特定应用场合的需要。

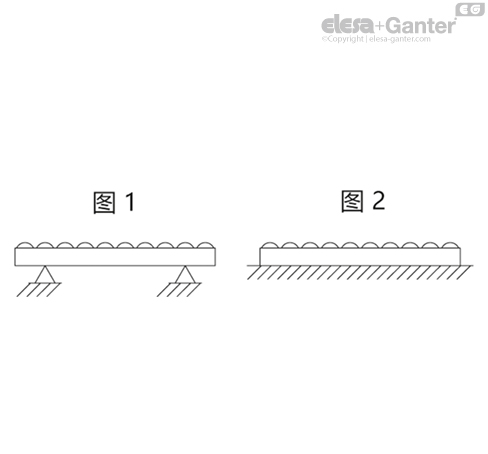

型材可采用两点式支撑(图2)或整体式支撑(图3)的安装方式。
出于液体排出的需要(例如,安装在由于卫生要求,必须使用喷水装置频繁冲洗的机器或设备上时),建议在型材底部留出形状和大小适宜的孔。
参阅: ELEROLL 模块式滚动输送轨道.
