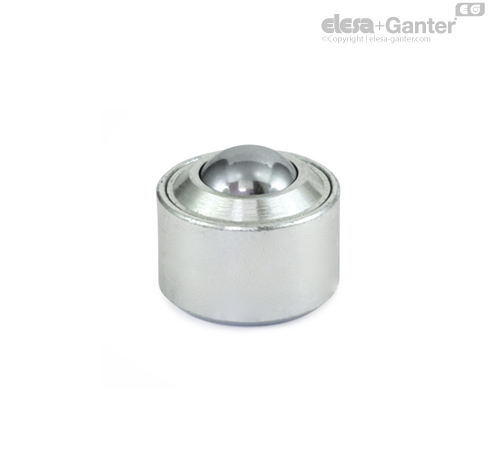

GN 509.4滚珠传送单元用于输送道。 使用该产品，可在重负载下，在输送道上进行线性运动或转向运动。
带有支撑环，取代直径为 d2外壳承受负载。
技术信息
所有的传送设备均由若干颗滚珠组成，每个滚珠该滚珠位于一个凹槽内，由一些更小的滚珠支承，以传递从各个方向（如传送带）施加于平面的载荷。
布局和滚珠尺寸选择
确定输送带尺寸时，必须考虑以下因素：重量、尺寸、底部材料，以及承受的载荷。
用传送重物的最小边缘长度除以2.5，即可得到滚珠传送组间的最大间距“a2”。 该计算可保证通常有多个滚珠传送组支承一个重物，从而可避免其翻倒。
所需滚珠承载能力为实际承载重量除以3。 假设由于承载面和滚珠间距存在公差，任一时间只有三个滚珠同时受到载荷。
a1 = 承载物最小边缘长度 F1 = 承重
a2 = 滚珠最大间距 F2 = 单个滚珠负载
a2 = a1/2.5 F2 = F1/3
速度与摩擦
允许输送速度为2米/秒。 当滚珠速度超过1米/秒时，根据所输送的重量，温度可能会升高。
速度为1米/秒时，滚珠传送组的 摩擦系数为0.005μ。 然而该值取决于装置的应用，且可能发生较大变化。
相较于镀锌拉制钢板支撑的滚珠传送组（GN 509型），经过黑色氧化处理的车削钢质滚珠传送组 GN 509.1 刚性更强。 因此，钢壳体中球的静态数值可以应用。
建议进行润滑，以防止其锈蚀。对于滚柱轴承，适用一般性建议已足够。在多数应用场合无需考虑润滑。
耐受温度
尺寸36以上的滚珠装有毡密封条，以防止污垢侵入。 后者最高工作温度仅为 100 °C。
没有毡密封条的滚珠也可以在较高的操作温度下使用。但是，这将导致输送能力减少(c)。下表给出指示性值:
125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %
带塑料滚珠的滚珠传送装置的最高工作温度为60 °C。
