GN 509

滚珠传送装置

• 弹簧圈 GN 509.3 (滚珠传送装置的垫圈)

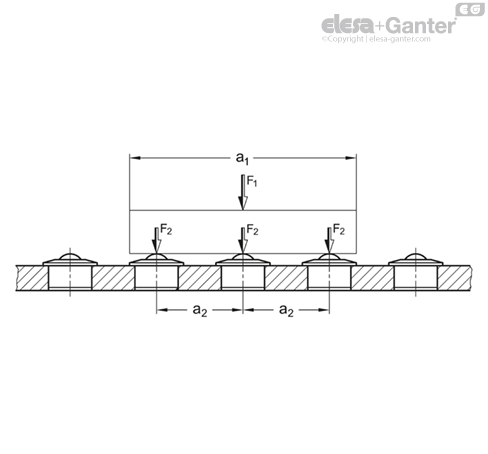

布局和滚珠尺寸选择



a₁ = 承载物最小边缘长度 F₁ = 承重

a₂ = 滚珠最大间距 F₂ = 单个滚珠负载

a₂ = a₁/2.5 F₂ = F₁/3

速度与摩擦

允许输送速度为2米/秒。 当滚珠速度超过1米/秒时，根据所输送的重量，温度可能会升高。

速度为1米/秒时，滚珠传送组的 摩擦系数为0.005μ。 然而该值取决于装置的应用，且可能发生较大变化。

相较于镀锌拉制钢板支撑的滚珠传送组（GN 509型），经过黑色氧化处理的车削钢质滚珠传送组 GN 509.1 刚性更强。 因此，钢壳体中球的静态数值可以应用。

建议进行润滑，以防止其锈蚀。对于滚柱轴承，适用一般性建议已足够。在多数应用场合无需考虑润滑。

耐受温度

尺寸36以上的滚珠装有毡密封条，以防止污垢侵入。 后者最高工作温度仅为 100 °C。

没有毡密封条的滚珠也可以在较高的操作温度下使用。但是，这将导致输送能力减少(c)。下表给出指示性值:

125 °C ./. 10 %

150 °C ./. 20 %

170 °C ./. 30 %

200 °C ./. 50 %

带塑料滚珠的滚珠传送装置的最高工作温度为60 °C。
