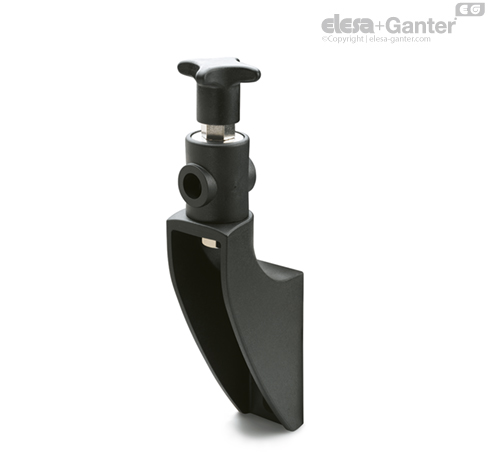

SPR.V

导轨支架

特征

特别适用于需在不同时刻进行角定位和线定位的场合，例如导杆间距的设定次数须多于角度设定次数的场合。

最大拧紧扭矩 39 Nm.

可按需提供的配件

DSG: 带黑色亚光饰面的玻璃纤维加固高科技聚合体垫片，用于导轨支架。

按需提供的特殊型号

AISI 304 不锈钢导轨筒。

安装说明

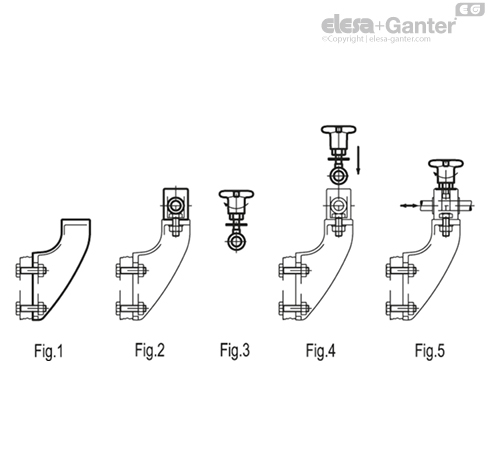

• 安装导轨支架（图1）。
• 用螺钉、螺母和垫圈将导轨筒安装在支架上（图2）。
• 将垫圈插在螺栓吊环上，并安装旋钮（图3）。
• 将螺栓吊环插入导轨筒外壳（图4）。
• 将导销插入导轨筒孔内。设定其线位置和角位置，并拧紧旋钮（线定位）及固定导轨筒螺母（角定位）（图5）。
