SPR.

导轨支架

特征及应用

特别适用于需线定位和角定位的场合。

最大拧紧扭矩 39 Nm.

可按需提供的配件

DSG: 带黑色亚光饰面的玻璃纤维加固高科技聚合体垫片，用于导轨支架。

安装说明

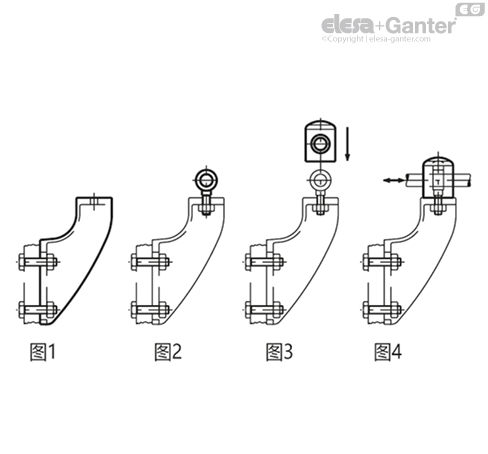

• 安装导轨支架（图1）。
• 将螺栓吊环插入导轨支撑孔，并拧紧相应的螺母和垫圈（图2）。
• 将导轨筒装在孔内（图3）。
• 将导销插入导轨筒孔。设定线位置和角位置，然后拧紧螺母（图4）。
