SPF.

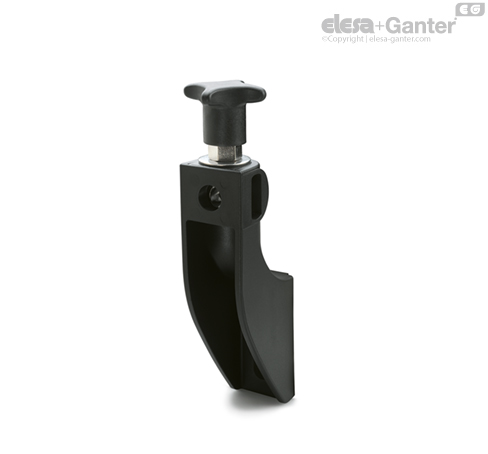

导轨支架

特征及应用

特别适用于需要导轨线定位的场合。

需要时，螺栓吊环的垂直或水平定位，可改善装配效果。

最大拧紧扭矩 39 Nm.

可按需提供的配件

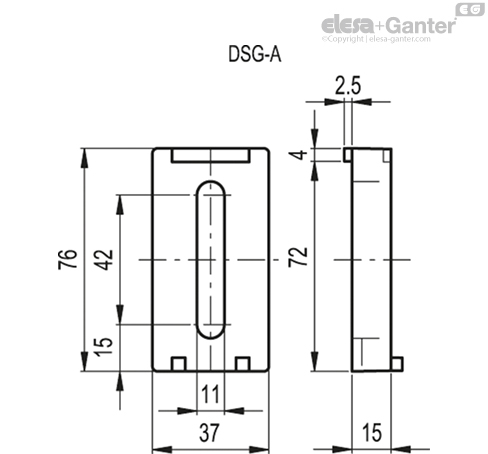

带黑色亚光饰面的玻璃纤维加固高科技聚合体垫片，用于导轨架DSG-A（代码：419676）。

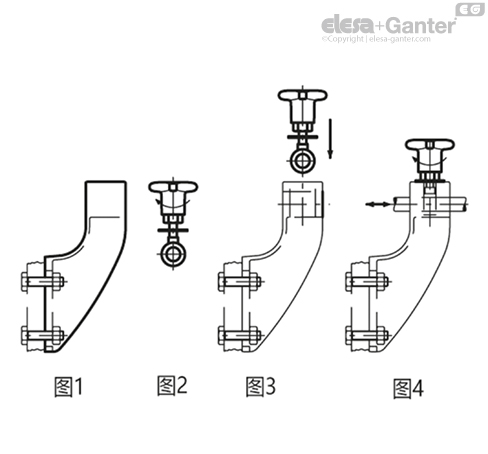

安装说明

• 安装导轨支架（图1）。
• 将垫圈插入螺栓吊环，拧紧旋钮或螺母（图2）。
• 水平或垂直将螺栓吊环插入壳内（图3）。
• 将导销插入夹紧孔，设定其线位置，然后在将其拧紧（图4）。
