斜齿齿轮/T形齿轮罩GN 298用于连接锥形齿轮 GN 297 和线性传动装置/传动装置。斜齿齿轮/T形齿轮用于将线性传动装置/传动装置的旋转运动偏转90°
每批供货均附操作指引，提供详尽说明。
线性传动装置的安装
线性传动装置和传动装置、锥形齿轮在外罩GN 298内的装配。
| d Ø 线性传动装置/传送单元 | l2 | l3 | m1 | m2 | 锥形齿轮 | 外壳 | 传动单元的长度 GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
应用示例
双管平行滑动线性转动装置 GN 291 通过传动装置GN 391连接在一起。
折角外罩GN 298-W内部包括锥形齿轮GN 297而另一个传动装置GN 391将手轮和系统连接在一起。

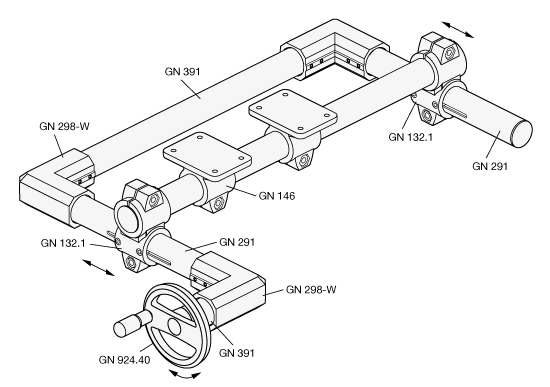

两个平行滑动线性转动装置 GN 291通过传动装置GN 391连接在一起。

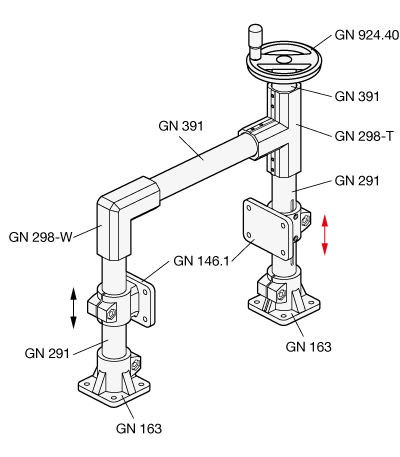

T形和斜齿齿轮GN 298-T/-W内部包括装配好的锥形齿轮 GN 297和另个一个传动装置GN 391将手轮和系统连在一起。该手轮和传动轴呈平行状态。
