GN 2408

直线滑轨

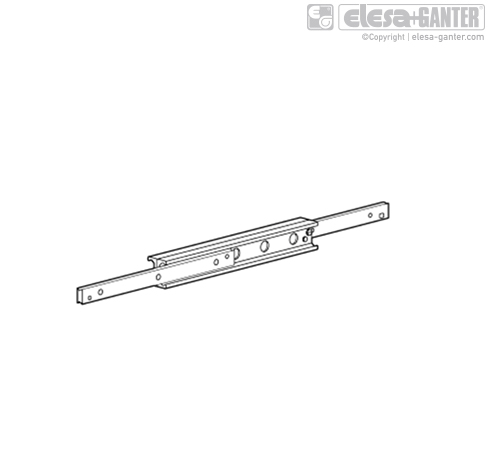

GN 2408 叠式直线滑轨包含两个相互连接的直线滑轨，应用于需要较大延伸距离且轨道设置高度偏低的场合，如：手动、自动操作或夹具系统构成等需要直线行程的场合。H 型的轨道使得其整体结构高度坚固。

轨道与滑块等长。两条轨道均可延伸，使得总行程大于基本长度l1。拆下支柱螺钉，可在两侧延伸轨道。轨道的位置只能在两个终端位置进行定义。

根据不同的要求，有三种带不同安装孔的类型可供选择。应由外部元件限制最大滑动距离；根据设计，轨道的支柱用于防止滑块意外脱轨。

• 关于直线导轨系统的额定负载和信息

• 其它长度 ( 基于80 mm 的单格标准尺寸)

• 特殊长度(钻孔间距,行程起止距离)

• 轨道运动已定义的版本（仅用于双向行程）

结构

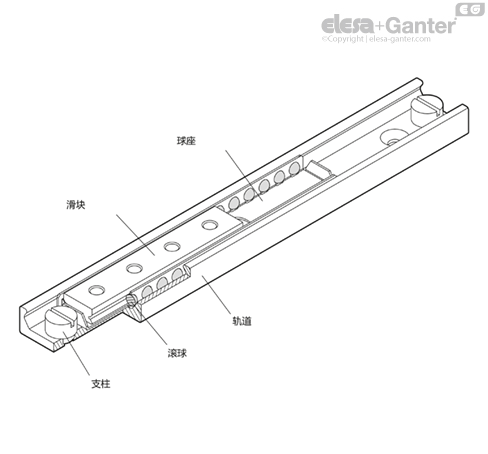

所有直线滑轨都包含一条外轨，其内置可移动滑块。 耐磨托架位于轨道与滑块之间，通过轮座定位，并保有一定间隙。 轨道和滑块由热处理钢制成，使其可用于负载率要求较高，运行相对安静，且使用寿命较长的工业环境。

所有设计款式均支持标定轨道尺寸 h₁ =28, 35 和43mm，并可提供超出标准范围的长度，从130mm 到1970mm，以满足不同工业场合的需求。

直线导轨通常将轨道与滑块调节成无间隙状态（如：通过适度预压紧的方式）。轨道中的滑道与滑块采用感应淬火工艺， 与耐磨轴承相配合，使得磨耗更低，工作寿命更长。直线滑轨采用专为直线导轨系统设计的高级特制润滑脂，对其永久润滑。

根据需要，有多种不同类型的滑轨可供选择，滑块的行程可在轨道之内，部分在轨道之外或完全在轨道之外。可充分延伸的套叠式直线滑轨包含多条其轨道和滑块能够直接（或利用过渡型材）互通的直线滑轨。

安装直线滑轨，可通过轨道内的埋头孔、滑块上的螺纹孔或埋头孔（根据不同结构而定）。 对于空间局促的应用场合，其紧凑的设计，通常来说非常有利。



类型

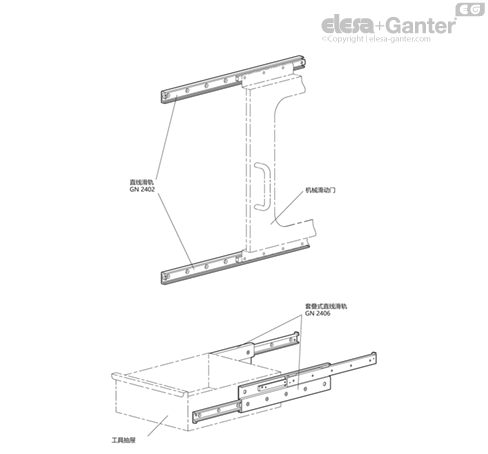

安装示例



套叠式直线滑轨的负载率

选择适宜的直线滑轨时，首先必须考虑适用的空间、所需的行程及承受的负载。 以下列出的数值作为选取最为适宜的标准尺寸轨道的选型指导。

具体负载率不受给出指导数值的约束，指导数值不承担一般意义的质保责任。用户必须根据实际情况选择适合预期用途的产品。环境因素和老化程度都可能影响列出的数值。



静载荷与挠曲

表中给出的负载值，是指完全展开的轨道型材的第三段中部，允许承受的最大力值。

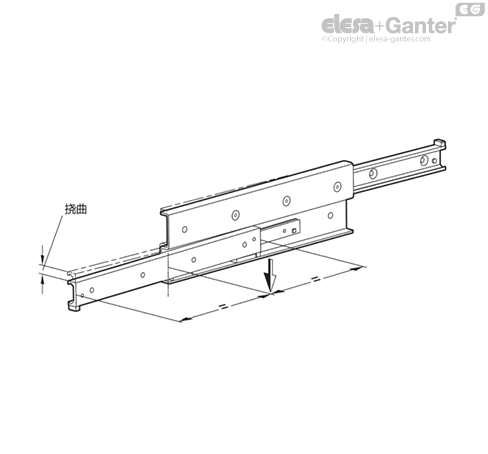

在符合给出数值的前提下，如果套叠式直线滑轨完全展开，滑块或轨道的末端会出现挠曲（下垂）。 该现象通常完全不会影响使用中的滑轨正常发挥其功能。 如有需要，可提供相关指导数值。

安装螺钉，安装孔布局

行进速度，球座滑脱
