轨道/滑块
热处理钢
滚球
耐磨轴承钢,硬化处理
球座
钢制,镀锌

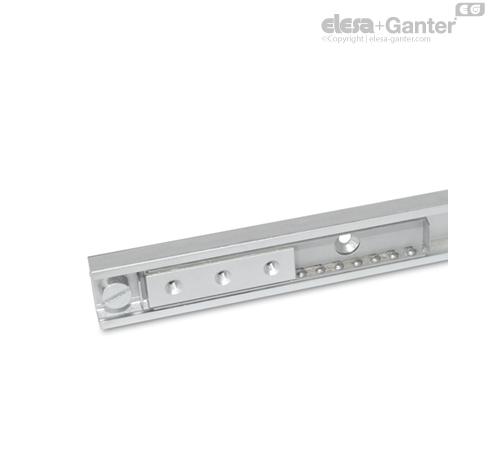

GN 2402 直线滑轨也称为直线运动托架。该产品可用于诸如储物抽屉、滑动门或制作直线滑动的夹具系统。
滑块总行程在轨道长度l1之内。应采用外部元件来限制滑块的最大行程;轨道支柱的设计,可防止滑块意外被从轨道中抽出。
所有直线滑轨都包含一条外轨,其内置可移动滑块。 耐磨托架位于轨道与滑块之间,通过轮座定位,并保有一定间隙。 轨道和滑块由热处理钢制成,使其可用于负载率要求较高,运行相对安静,且使用寿命较长的工业环境。

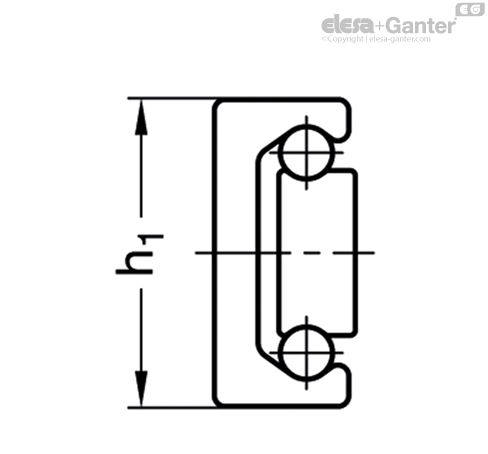

所有设计款式均支持标定轨道尺寸 h1 =28, 35 和43mm,并可提供超出标准范围的长度,从130mm 到1970mm,以满足不同工业场合的需求。
直线导轨通常将轨道与滑块调节成无间隙状态(如:通过适度预压紧的方式)。轨道中的滑道与滑块采用感应淬火工艺, 与耐磨轴承相配合,使得磨耗更低,工作寿命更长。直线滑轨采用专为直线导轨系统设计的高级特制润滑脂,对其永久润滑。
根据需要,有多种不同类型的滑轨可供选择,滑块的行程可在轨道之内,部分在轨道之外或完全在轨道之外。可充分延伸的套叠式直线滑轨包含多条其轨道和滑块能够直接(或利用过渡型材)互通的直线滑轨。
安装直线滑轨,可通过轨道内的埋头孔、滑块上的螺纹孔或埋头孔(根据不同结构而定)。 对于空间局促的应用场合,其紧凑的设计,通常来说非常有利。
不可延伸直线滑轨
选择适宜的直线滑轨时,首先必须考虑适用的空间、所需的行程及承受的负载。 以下列出的数值作为选取最为适宜的标准尺寸轨道的选型指导。
具体负载率不受给出指导数值的约束,指导数值不承担一般意义的质保责任。用户必须根据实际情况选择适合预期用途的产品。环境因素和老化程度都可能影响列出的数值。
| 说明 | 额定负载 | - | 允许负荷扭矩 | - | - |
| - | Co rad N | Co ax N | Mx Nm | My Nm | Mz Nm |
| GN 2402-28-60-... | 3580 | 2500 | 37 | 25 | 18 |
| GN 2402-28-80-... | 4780 | 3345 | 65 | 45 | 23 |
| GN 2402-28-130-... | 7765 | 5435 | 166 | 117 | 38 |
| GN 2402-28-210-... | 12545 | 8780 | 430 | 300 | 62 |
| GN 2402-35-130-... | 9980 | 6985 | 219 | 156 | 50 |
| GN 2402-35-210-... | 16125 | 11290 | 560 | 397 | 87 |
| GN 2402-35-290-... | 22270 | 15590 | 1085 | 745 | 109 |
| GN 2402-43-210-... | 23140 | 16200 | 790 | 552 | 157 |
| GN 2402-43-370-... | 40775 | 28540 | 2445 | 1710 | 275 |
对于套叠式直线滑轨,没有给出所容许的负荷扭矩,这是因其通常成对使用。以上规格的负荷在较小的程度范围内,是由于假定其周围的结构具有足够的硬度和刚度。可允许在一定限度内转移负荷扭矩。
表中给出的负载值,是指完全展开的轨道型材的第三段中部,允许承受的最大力值。
在符合给出数值的前提下,如果套叠式直线滑轨完全展开,滑块或轨道的末端会出现挠曲(下垂)。 该现象通常完全不会影响使用中的滑轨正常发挥其功能。 如有需要,可提供相关指导数值。
标准安装元件为DIN 7991-10.9埋头螺钉,按照规定的拧紧力矩安装。根据类型的不同,并非所有的安装孔都在安装时被使用,这些孔可弃置不用。在一些特殊情况下,特别是需要双侧都有行程时,这些孔可在拧松支柱螺钉和拔出滑块后被使用。支柱螺钉随后装回原位。
直线滑轨的行进速度可达0.8m/s。特定的应用场合与安装长度会对此数值产生影响。如果急速改变运动方向,或承受较高加速力,在某些情况下,特别是较长的球座,可能发生滑脱。在这种情况下,球座不再与滑块同步运动(正常速度为滑块速度的一半),并逐浙从正常位置滑脱。此时应尽可能使用球座离位运行至整个行程的末端,使其回复正常位置。
