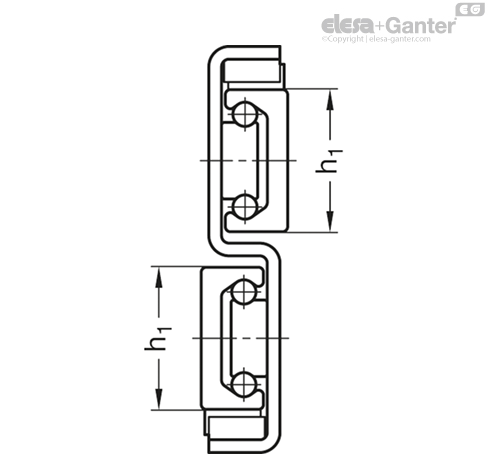

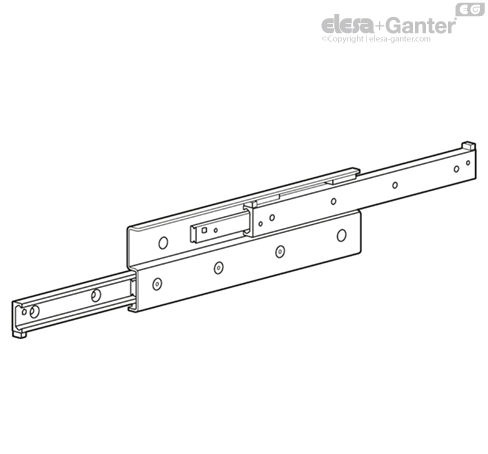

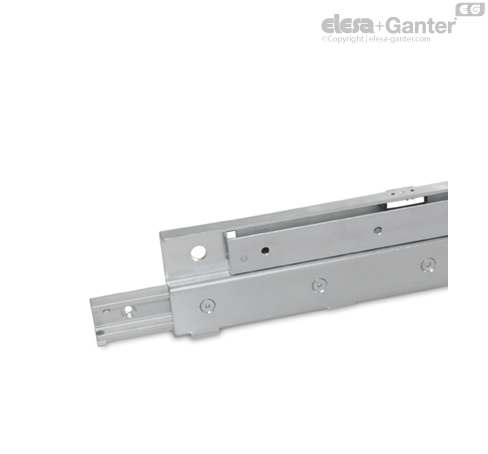

该产品用于侧面宽度较小且需要较大行程的场合。 中介型材截面呈S 形，使得整体结构具有很高的刚度。
轨道与中介型材等长。 两条轨道均可延伸，使得总行程大于基本长度l1。
应由外部元件限制最大滑动距离；根据设计，轨道的支柱用于防止滑块意外脱轨。
技术信息
结构
所有直线滑轨都包含一条外轨，其内置可移动滑块。 耐磨托架位于轨道与滑块之间，通过轮座定位，并保有一定间隙。 轨道和滑块由热处理钢制成，使其可用于负载率要求较高，运行相对安静，且使用寿命较长的工业环境。
所有设计款式均支持标定轨道尺寸 h1 =28, 35 和43mm，并可提供超出标准范围的长度，从130mm 到1970mm，以满足不同工业场合的需求。
直线导轨通常将轨道与滑块调节成无间隙状态（如：通过适度预压紧的方式）。轨道中的滑道与滑块采用感应淬火工艺， 与耐磨轴承相配合，使得磨耗更低，工作寿命更长。直线滑轨采用专为直线导轨系统设计的高级特制润滑脂，对其永久润滑。
根据需要，有多种不同类型的滑轨可供选择，滑块的行程可在轨道之内，部分在轨道之外或完全在轨道之外。可充分延伸的套叠式直线滑轨包含多条其轨道和滑块能够直接（或利用过渡型材）互通的直线滑轨。
安装直线滑轨，可通过轨道内的埋头孔、滑块上的螺纹孔或埋头孔（根据不同结构而定）。 对于空间局促的应用场合，其紧凑的设计，通常来说非常有利。
类型
安装示例
套叠式直线滑轨的负载率
选择适宜的直线滑轨时，首先必须考虑适用的空间、所需的行程及承受的负载。 以下列出的数值作为选取最为适宜的标准尺寸轨道的选型指导。
具体负载率不受给出指导数值的约束，指导数值不承担一般意义的质保责任。用户必须根据实际情况选择适合预期用途的产品。环境因素和老化程度都可能影响列出的数值。
| 说明 | 额定负载 |
| - | Co rad N |
| GN 2406-28-290-E | 587 |
| GN 2406-28-370-E.. | 793 |
| GN 2406-28-450-E | 999 |
| GN 2406-28-530-E | 1205 |
| GN 2406-28-610-E | 1510 |
| GN 2406-35-450-E | 1265 |
| GN 2406-35-530-E | 1700 |
| GN 2406-35-690-E | 2150 |
| GN 2406-35-850-E | 2830 |
| GN 2406-43-530-E | 2140 |
| GN 2406-43-690-E | 2885 |
| GN 2406-43-850-E | 4010 |
| GN 2406-43-1010-E | 4755 |
| GN 2406-43-1490-E | 3820 |
对于套叠式直线滑轨，没有给出所容许的负荷扭矩，这是因其通常成对使用。以上规格的负荷在较小的程度范围内，是由于假定其周围的结构具有足够的硬度和刚度。可允许在一定限度内转移负荷扭矩。
静载荷与挠曲
表中给出的负载值，是指完全展开的轨道型材的第三段中部，允许承受的最大力值。
在符合给出数值的前提下，如果套叠式直线滑轨完全展开，滑块或轨道的末端会出现挠曲（下垂）。 该现象通常完全不会影响使用中的滑轨正常发挥其功能。 如有需要，可提供相关指导数值。
安装螺钉，安装孔布局
标准安装元件为DIN 7991-10.9埋头螺钉，按照规定的拧紧力矩安装。根据类型的不同，并非所有的安装孔都在安装时被使用，这些孔可弃置不用。在一些特殊情况下，特别是需要双侧都有行程时，这些孔可在拧松支柱螺钉和拔出滑块后被使用。支柱螺钉随后装回原位。
行进速度，球座滑脱
