轨道/滑块
热处理钢
滚球
耐磨轴承钢,硬化处理
球座
钢制,镀锌

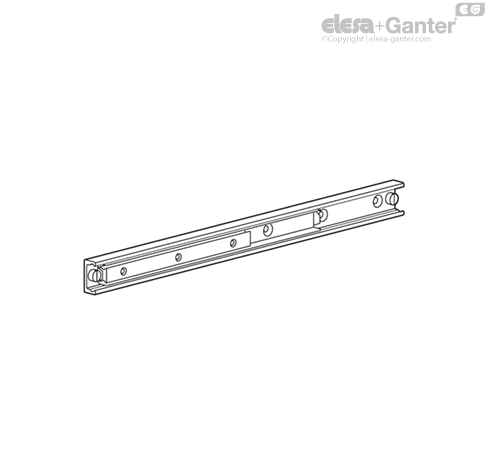

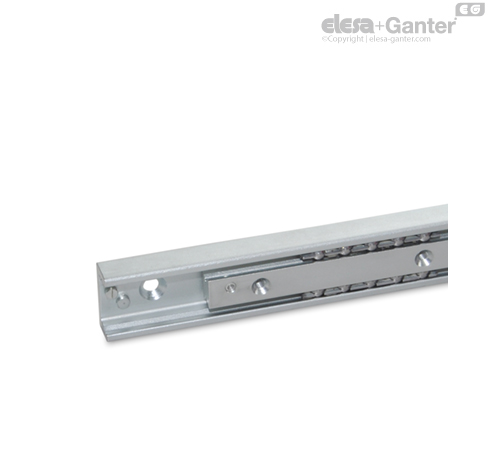

GN 2404 套叠式直线滑轨,用于诸如储物抽屉、滑动门或制作直线滑动的夹具系统。
如拆下两侧的支柱螺钉,滑动距离可超过轨道长度,延伸长度略大于轨道长度的一半。
应由外部元件限制最大滑动距离;根据设计,轨道的支柱用于防止滑块意外脱轨。
所有直线滑轨都包含一条外轨,其内置可移动滑块。 耐磨托架位于轨道与滑块之间,通过轮座定位,并保有一定间隙。 轨道和滑块由热处理钢制成,使其可用于负载率要求较高,运行相对安静,且使用寿命较长的工业环境。
所有设计款式均支持标定轨道尺寸 h1 =28, 35 和43mm,并可提供超出标准范围的长度,从130mm 到1970mm,以满足不同工业场合的需求。
直线导轨通常将轨道与滑块调节成无间隙状态(如:通过适度预压紧的方式)。轨道中的滑道与滑块采用感应淬火工艺, 与耐磨轴承相配合,使得磨耗更低,工作寿命更长。直线滑轨采用专为直线导轨系统设计的高级特制润滑脂,对其永久润滑。
根据需要,有多种不同类型的滑轨可供选择,滑块的行程可在轨道之内,部分在轨道之外或完全在轨道之外。可充分延伸的套叠式直线滑轨包含多条其轨道和滑块能够直接(或利用过渡型材)互通的直线滑轨。
安装直线滑轨,可通过轨道内的埋头孔、滑块上的螺纹孔或埋头孔(根据不同结构而定)。 对于空间局促的应用场合,其紧凑的设计,通常来说非常有利。
可部分延伸的套叠式直线滑轨
选择适宜的直线滑轨时,首先必须考虑适用的空间、所需的行程及承受的负载。 以下列出的数值作为选取最为适宜的标准尺寸轨道的选型指导。
具体负载率不受给出指导数值的约束,指导数值不承担一般意义的质保责任。用户必须根据实际情况选择适合预期用途的产品。环境因素和老化程度都可能影响列出的数值。

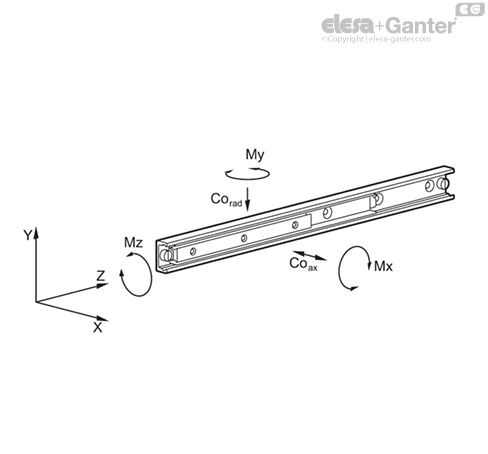

| 说明 | 额定负载 | - | 允许负荷扭矩 | - | - |
| - | Co rad N | Co ax N | Mx Nm | My Nm | Mz Nm |
| GN 2404-28-130 | 645 | 452 | 30 | 23 | 17 |
| GN 2404-28-210 | 1165 | 816 | 86 | 60 | 27 |
| GN 2404-28-290 | 2015 | 1410 | 190 | 135 | 41 |
| GN 2404-28-370 | 2540 | 1780 | 309 | 215 | 52 |
| GN 2404-28-450 | 3065 | 2145 | 540 | 316 | 64 |
| GN 2404-28-530 | 3595 | 2515 | 625 | 435 | 74 |
| GN 2404-35-290 | 2100 | 1470 | 218 | 155 | 56 |
| GN 2404-35-370 | 2685 | 1880 | 348 | 247 | 69 |
| GN 2404-35-450 | 3270 | 2285 | 515 | 365 | 80 |
| GN 2404-35-530 | 4350 | 3045 | 787 | 553 | 101 |
| GN 2404-35-610 | 4930 | 3450 | 1025 | 722 | 113 |
| GN 2404-35-690 | 5510 | 3860 | 1295 | 914 | 125 |
| GN 2404-43-370 | 3540 | 2480 | 444 | 313 | 119 |
| GN 2404-43-450 | 4905 | 3435 | 735 | 514 | 151 |
| GN 2404-43-530 | 6305 | 4415 | 1090 | 766 | 184 |
| GN 2404-43-610 | 7725 | 5410 | 1525 | 1065 | 210 |
| GN 2404-43-690 | 8185 | 5730 | 1850 | 1295 | 240 |
| GN 2404-43-770 | 9490 | 6530 | 2405 | 1685 | 273 |
对于套叠式直线滑轨,没有给出所容许的负荷扭矩,这是因其通常成对使用。以上规格的负荷在较小的程度范围内,是由于假定其周围的结构具有足够的硬度和刚度。可允许在一定限度内转移负荷扭矩。
表中给出的负载值,是指完全展开的轨道型材的第三段中部,允许承受的最大力值。
在符合给出数值的前提下,如果套叠式直线滑轨完全展开,滑块或轨道的末端会出现挠曲(下垂)。 该现象通常完全不会影响使用中的滑轨正常发挥其功能。 如有需要,可提供相关指导数值。
标准安装元件为DIN 7991-10.9埋头螺钉,按照规定的拧紧力矩安装。根据类型的不同,并非所有的安装孔都在安装时被使用,这些孔可弃置不用。在一些特殊情况下,特别是需要双侧都有行程时,这些孔可在拧松支柱螺钉和拔出滑块后被使用。支柱螺钉随后装回原位。
直线滑轨的行进速度可达0.8m/s。特定的应用场合与安装长度会对此数值产生影响。如果急速改变运动方向,或承受较高加速力,在某些情况下,特别是较长的球座,可能发生滑脱。在这种情况下,球座不再与滑块同步运动(正常速度为滑块速度的一半),并逐浙从正常位置滑脱。此时应尽可能使用球座离位运行至整个行程的末端,使其回复正常位置。
